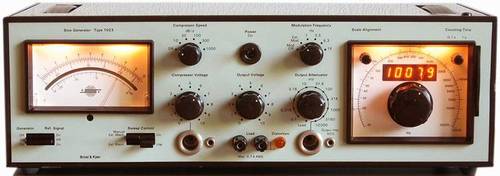

Ein analoger Bruel & Kjaer Ton- generator, damals nahezu unbezahlbar - heute "Schnee" von Gestern

Audio- bzw. Hifi-Messtechnik war immer auch Rundfunk-Messtechnik

Die Technik der Messtechnik, also die Geräte zum professionellen Messen, war anfänglich sehr teuer. Bei uns in Europa gab es mehrere renommierte Firmen für edle Messtechnik.

Da gab es die Firmen Rhode & Schwarz aus München, Hartmann & Braun aus Frankfurt, Wandel & Goltermann München sowie Grundig Electronic aus Fürth und dann waren da noch neben Sennheiser die Dänen von Bruel & Kjaer mit ihrem Edelequipment.

Sicher gab es auch noch andere weniger bekannte Firmen, die aber in der Audio-Messtechnik alleine nie die weltweite Bedeutung erlangten. Es gab damals die edlen Amerikaner von Hewlett & Packkard (HP) und natürlich Tektronix. Die bauten Messgeräte für alles, auch für die Audiotechnik und die Fernsehtechnik und das alles war immer sehr sehr teuer - und auch sehr gut.
.

Wir haben ihn vom ZDF geerbt, ehemals defekt .....

Ein ganz besonders edles Teil, und eigentlich viel zu gut für unsere Zwecke

Mit diesen edlen Messgeräten konnte man auf Promille genau messen, was das Ohr hört (oder hören sollte). Im Laufe der Zeit bescherte uns die moderne Chiptechnologie aber neue, völlig andere und ganz kleine Messgeräte für extrem wenig Geld, die den alten großen Boliden sowohl vom Preis als auch von der Qualität (Meßgenauigkeit) das Wasser abgegraben haben.
.

Bislang recht selten - optisches SPDIF (out) im/am Notebook

Die linke schwarze Mini- Klinken- buches ist gleichzeitig optischer SP-DIF Ausgang
Die Rückseite eines SONY DTC 55 ES DAT Recorders

Wenn der Ton- oder Signal-Generator als Quelle zu ungenau oder zu unflexibel ist, dann helfen inzwischen nahezu perfekte PC Programme. Doch wenn der im PC oder Notebook eingebaute D/A Wandler-Chip zu billig ist und darum nur bescheidene Qualitäten hat, muß ein Hilfsmittel mit einem kleinen Trick her.

Wir haben Glück gehabt und vor Jahren (2008) einen "ACER 5050" Notebook mit optischem "SPDIF out" preiswert erstanden (und dann nie wieder solch einen Notebook gefunden). Das Glasfaserkabel verbinden wir mit dem Eingang des SONY DAT Recorders DTC-55 ES und nutzen jetzt dessen D/A Wandler.

Die Qualität "über alles" ist wirklich umwerfend. Der Frequenzgang ist linear, superlinear, der erstaunlich genaue Pegelanzeiger in dB des DTC 55 - ein großes langes Display - und diese Quelle ist demnach unsere Meß-Referenz.
.

Aus riesigen Röhren-Boliden wurden kleinste Kästchen.

Unser uralter einfachster NF-Sinus-Ton-Generator von ELV
Die Hochlast Präzisions- Widerstände mit 8 Ohm bei 1%
Ein digitaler Signal-Generator für etwa 20 Euro

Auf den Magnetbandseiten habe ich Beispiele, wie genau heute ein mit mehreren Operationsverstärkern als geschlossener Regelkreis entwickelter Lowcost Tongenerator die super genauen Frequenzen "von damals" nicht nur "rein" und linear, sondern auch präzise erzeugen kann.

Der Nachteil ist, der einstellbare Variationsbereich für die Frequenz ist nur Faktor 10 und so müssen die gewünschten Audio-Bereiche in drei Stufen umgeschaltet werden. Das abgebildete Teil von ELV (FT7000) ist bestimmt 15 Jahre alt, kostete bereits 1990 unter 100 Euro.

Gleiches gilt auch für die modernen Klirrfaktor-Messgeräte auf PC Basis mit einer Genauigkeit von 4 Stellen hinter dem Komma (die übrigens wirklich keiner mehr hören kann). Mein im Vergleich zu den Spezialisten immer noch recht einfacher PC (mit separater Soundkarte) kann nahezu 108db Fremdspannungsabstand messtechnisch verarbeiten.

Damit kann ich jedes auch nur im Entferntesten hörbare Rauschen oder Wispern oder Zirpen extrem weit hoch verstärken, sodaß ich genau beurteilen kann, was über die normalen NF Kabel oder über Coax Digital oder über SPDIF Fiber Digital zum Ton hinzu kommt.
.

Hier steht etwas über die professionelle Leistungsmessung von starken Hifi-Endstufen.
.
