Ein neuer 60 Watt HiFi-Stereo-Verstärker - Von Walter Hummel

Bemerkenswert ist der geringe Klirrgrad des VS-70. Da das Gehör Klirrverzerrungen bei den hohen Tönen besonders leicht wahrnimmt, wurde viel Mühe darauf angewandt, den sonst üblichen Anstieg des Klirrgrads bei höheren Frequenzen zu verhüten. Tatsächlich ist es gelungen, bei Nennleistung und bei einer Frequenz von 10 kHz den Klirrgrad auf nur 0,22% herabzudrücken. Von dem Verstärker VS-70 darf daher mit Recht gesagt werden, daß er zu den verzerrungsfreiesten Verstärkern gehört, welche in Europa oder den USA je herausgekommen sind.

Um den erzielten Fortschritt deutlich zu machen, sei die DIN-Vorschrift für ELA-Verstärker erwähnt, welche bereits für die niedrigere Frequenz von 5000 Hz einen Klirrgrad bis 3% zuließ (DIN 45 567 Entwurf vom November 1957).

Da der Käufer eines Verstärkers nur in Ausnahmefällen die Werksangaben für Endleistung, Klirrgrad usw. nachprüfen kann, muß er vom Hersteller die Propagierung reeller Leistungsdaten und Klirrgrade erwarten. Wie bei dem 40-Watt Mono-verstärker Telewatt VM-40 hat man sich bei Klein & Hummel zu einer freiwilligen Selbstkontrolle entschlossen und einen Verstärker VS-70 der Physikalisch-Technischen Bundesanstalt zur Prüfung vorgelegt. Der von der PTB am 15. 6. 61 ausgestellte Prüfbericht 14499.61 ist im Bild 3 wiedergegeben.

Diese Eigenschaften des VS-70, welche eine nach dem heutigen Stand der Technik bestmögliche Wiedergabequalität ermöglichen, sind das Resultat einer neuen Endstufen-Konzeption. Das Hauptmerkmal dieser Endstufe ist die Ultralinear-Gegentaktschaltung mit 2 Endröhren EL36 je Kanal. Damit wurde es möglich, spezielle Ausgangsübertrager mit relativ niedriger Impedanz zu verwenden. Diese Ausgangsübertrager kommen mit einer geringeren Kupferwindungszahl aus und ergeben verringerte Streuwerte. Gleichzeitig wurden zwei verschiedene Gegenkopplungswege, deren Phasenfehler sich annähernd kompensieren, vorgesehen.

Ein weiteres Kennzeichen dieser neuen Endstufe ist der „harte" Netzteil, welcher anstelle einer Gleichrichterröhre mit Silizium-Leistungsdioden ausgerüstet ist. Bei der relativ niedrigen Primärimpedanz der Ausgangsübertrager werden zur Erzielung der Nennleistung bei kleinerer Anodenspannung wesentlich höhere Anodenströme als sonst üblich benötigt, zu deren Erzeugung Silizium-Leistungsdioden hervorragend geeignet sind. Der Übergang zu höheren Strömen bei gleichzeitiger Herabsetzung der Anodenspannung kommt der Betriebssicherheit des VS-70 zugute. Obgleich alle Kondensatoren für eine Betriebsspannung von 350 bis 400 Volt ausgelegt sind, werden diese nur mit einer Anodenspannung von etwa 275 Volt beansprucht, was sich auf die Lebensdauer dieser Bauteile günstig auswirkt.

Der Verstärkerausgang des VS-70 enthält nicht nur die internationalen Anschlußwerte von 4 Ohm, 8 Ohm und 16 Ohm je Kanal, sondern zusätzliche Ausgänge für einen dritten Lautsprecher (Phantom-Kanal) und einen Mono-Lautsprecher. Der dritte Lautsprecher, welcher nicht so hochwertig zu sein braucht wie die beiden Seitenlautsprecher, wird mit der Differenz des rechten und linken Kanals gespeist und dient zum „Ausfüllen" bei zu breiter Stereo-Basis.

Da es nur bei Stereo-Darbietungen zu einer Differenzbildung zwischen rechtem und linkem Kanal kommen kann, spricht dieser dritte Lautsprecher nur auf solche an. Bei der Wiedergabe einkanaliger Programmquellen (monaurale Schallplatte, Rundfunk, monaurales Band) bleibt er daher automatisch stumm. Der Mono-Ausgang summiert die Endleistung beider Kanäle, falls der VS-70 in besonderen Fällen mit nur einem einzigen Lautsprecher betrieben werden soll. Dabei geschieht die Summierung unabhängig davon, ob eine Stereo- oder Mono-Darbietung wiedergegeben wird.

Bei der Übertragung eines Mono-Programms erfolgt die Summierung durch Reihenschaltung beider Ausgangsübertrager, bei einem Stereo-Programm fügen sich die linke und rechte Information dergestalt zusammen, daß ein vollständiges Mono-Signal entsteht. Dieser Mono-Ausgang erweitert die Anwendungsmöglichkeiten des Verstärkers. So können mit dem Verstärker VS-70 die verschiedensten Räume sowohl in Stereo- als auch in Mono-Technik bespielt werden, je nachdem ob der betreffende Raum mit einem oder zwei Lautsprechern versehen ist. Beispielsweise können der Hauptwohnraum stereofon, die Nebenräume jedoch monaural versorgt werden.

Die magnetdynamischen Tonabnehmer von Dual, Elac, Shure Pickering und Philips können daher an den VS-70 direkt ohne irgendwelche Zusatzteile (wie Vorverstärker, Übertrager) angeschlossen werden. Die sehr niederohmigen Tonabnehmer von Neumann und Ortofon erfordern den von diesen Firmen vorgeschriebenen Miniatur-Übertrager je Kanal, wobei zu bemerken ist, daß der Ortofon-Tonabnehmer seit kurzem mit im Kopf eingebauten Miniatur-Übertragern erhältlich ist. Der Entzerrer-Frequenzgang ist im Bild 6 dargestellt.

Um Kristall-Tonabnehmer anschließen zu können, wurde dafür ein besonderer Eingang vorgesehen. Ein Widerstands-Netzwerk wandelt die Charakteristik des Kristalls derart um, daß in Verbindung mit dem Entzerrer ein linearer Frequenzgang des Kristalls entsteht, wobei durch dessen Bedämpfung seine Intermodulationsverzerrungen verkleinert werden.

In den Stellungen des Eingangs-Wahlschalters für Mikro, Band, Radio I und Radio II arbeitet der Vorverstärker mit geradlinigem Frequenzgang. Der Eingangspegel für die beiden Radio-Eingänge kann durch rückwärtige Pegelregler dem allgemeinen Signal-Niveau angepaßt werden. Um sowohl einen High-Fidelity-FM-Empfangsvorsatz (Tuner) als auch ein normales Weitempfangs-Rundfunkgerät gleichzeitig anschließen zu können, wurden zwei Radio-Eingänge und die Schalterstellungen Radio I und Radio II vorgesehen.

Um die durch die neue Endstufe ermöglichte Qualitäts-Steigerung ausnutzen zu können, wurden die Verzerrungsfreiheit und Übersteuerungsfestigkeit des Vorverstärkers sehr weit getrieben. Die Verzerrungen des neuen Vorverstärkers sind so gering, daß diese mit normalen Meßeinrichtungen kaum gemessen werden können. Die Übersteuerungsfestigkeit beträgt 210 mV für den magnetischen Phono-Eingang, 5,5 V für den Kristall-Eingang, 250 mV für den Mikrofon-Eingang und 1,8 V für den Tonband- und Radio-Eingang. Damit ist sichergestellt, daß auch sehr lautstarke Schallplatten- oder Bandaufnahmen verzerrungsfrei den Vorverstärker passieren können.

entspricht der bereits seit Jahren im Standard-Verstärker VS-55 beliebten Ausführung, er wurde unverändert übernommen und braucht daher an dieser Stelle nicht besonders erläutert zu werden.

des VS-70 zeichnet sich durch ihre Einfachheit aus. Wird der Stecker der Fernregel-Leitung in die entsprechende Buchse des Verstärkers eingeführt, so übernimmt der Fernregler, ohne einen Eingriff am Verstärker vornehmen zu müssen, die Lautstärkeregulierung. Die Speisung des Fernreglers erfolgt aus einer Kathodenfolgerstufe, so daß Frequenzgang und Verzerrungsfreiheit auch beim Anschluß längerer Leitungen (20 m) nicht beeinträchtigt werden. Als Fernregler dient ein beliebiges Tandem-Potentiometer mit einem Widerstandswert von 2 x 50.000 Ohm logarithmisch.

dient in erster Linie zum Ausgleich etwaiger Lautsprecher-Unterschiede, welche durch den Aufstellort, die Raumakustik oder die Lautsprecher selbst, verursacht sein können. Da es erwünscht ist, stark unterschiedliche Lautsprecher „ausbalancieren" zu können, wurde der seitherige Regelbereich auf ±15 dB erweitert.

beider Kanäle wird hauptsächlich von der Qualität des als Lautstärkeregler verwendeten Tandem-Potentiometers bestimmt. Die Schaltung des VS-70 wurde daher so ausgelegt, daß ein relativ niederohmiges Potentiometer mit einem Widerstand von 2 X 50.000 Ohm gespeist werden kann. Ein solches Potentiometer erlaubt einen sehr guten Gleichlauf und eine befriedigende zeitliche Konstanz. Es gelangen nur solche Tandem-Potentiometer zum Einbau, die zuvor auf einem eigens entwickelten Gleichlauf-Prüfgerät kontrolliert worden sind. Im Hauptdrehbereich beträgt die Abweichung 1,5 dB, während beim Standard-Verstärker VS-55 eine Abweichung bis 3 dB zugelassen wird.

der Endstufe beträgt nur 0,5 mV an 16 Ohm, was einem Störgeräuschabstand von etwa 94 dB entspricht. Bei abgedrehtem Lautstärkeregler wird einschließlich der Klangregel- und Filterstufen eine Brummspannung von nur 0,8 mV, entsprechend einem Abstand von etwa 90 dB, gemessen. Diese Abstände sind auf die Nennleistung von 30 Watt je Kanal bezogen. Bezieht man die Abstände auf die Eingangs erwähnte „Music-Power"- Leistung, die etwa 2 X 45 Watt beträgt, so ergeben sich noch weit größere Störabstände. Dies sei erwähnt, weil in ausländischen Prospekten und Publikationen häufig die günstigeren Werte der „Music-Power"-Leistung ausgewiesen werden.

Wie der Standard-Verstärker VS-55 ist der VS-70 mit einem Laut-Leise-Schalter ausgerüstet, welcher in der Leise-Stellung eine Absenkung der mittleren Frequenzen entsprechend der Fletcher-Munson-Gehörkurve bewirkt. In der Laut-Stellung ist der Frequenzgang des Verstärkers zwischen 25 Hz und 20 kHz geradlinig bis auf ±0,2 dB, ab Eingang gemessen.

Um außerhalb des Hörbereichs liegende tieffrequente Störgeräusche von der Endstufe und vom Lautsprecher fernzuhalten, wurde vor die Endstufe ein sogenanntes „Subsonic-Filter" gelegt, welches unterhalb 20 Hz einen Verstärkungsabfall bewirkt.

Als weitere Besonderheit sei der Basis-Regler erwähnt, mit welchem eine Mischung beider Kanäle vorgenommen werden kann. Dieser Regler, welcher nur auf Phono wirksam ist, erlaubt eine Herabsetzung des Stereo-Effekts und kann daher bei Schallplatten mit übertriebenem Links-Rechts-Effekt von Vorteil sein.

Die Formgebung und Aufmachung des Verstärkers entspricht der neuzeitlichen Stilrichtung. Das dunkle Gehäuse kontrastiert angenehm zu der in einem Silberton ausgeführten Frontplatte, welche bewußt auf Chrom und Gold verzichtet. Der VS-70 schließt eine Lücke auf dem europäischen Markt, da Kompaktverstärker dieser Qualitäts- und Leistungsklasse seither nur in den Vereinigten Staaten von Amerika serienmäßig hergestellt wurden.

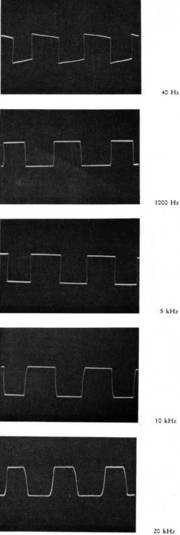

Die Eingangs erwähnte gute „Sprungcharakteristik" wird meines Wissens zur Zeit von keinem anderen High-Fidelity-Stereo-Verstärker erreicht. Diese Eigenschaft zusammen mit dem ungewöhnlich niedrigen Klirrgrad von nur 0,22% bei 10 kHz (bei 30 Watt) ist für die saubere, transparente Wiedergabe maßgebend und stempelt den Telewatt VS-70 zu einem Verstärker der Welt-Spitzenklasse.
.
