2+2 gleiche Endstufen machten Sinn und waren am Ende preiswerter als 4 abgestufte Leistungen. Daß die Hoch- ud Mitteltöner keine 40 Watt Sinus vertragen, stand auch nie zur Diskussion, sie bekamen auch nur 20 Watt ab. Aber das mit dem Bass und dem Tiefbass je 40 Watt, das war genial. Im Schaltplan sieht man als Techniker bei genauerem Hinschaun, welche tiefen Frequenzen zu den beiden Tieftönern TT1 und TT2 durchgelassen werden. Das eine Basschassis (oben) bekommt die tiefen Frequenzen ab ca. 340 Hz abwärts, das andere (untere) nur noch ab ca. 170 Hz abwärts.

Und diese Konzeption brachte einen fulminanten Bass in den Raum, wenn die Musik-Quelle gestimmt hatte. Und als die CD dann raus kam, da ging dieses Konzept auch endlich auf, vorher war dieser Bass fast nicht hörbar.

Auch die Qualität der beiden Kalotten kam mit der CD deutlich besser zum Vorschein als mit den alten analogen Platten, selbst mit den Direct-Cut Platten nicht.
.

.

Die Lautsprecher-Boxen sind in entscheidender Weise verantwortlich für den Wert einer HiFi-Anlage. Denn es sind die Boxen, die dem Receiver, den Einzelbausteinen, dem Plattenspieler oder der Bandmaschine „Stimme" verleihen. Es sind die Boxen, die aus einer HiFi-Anlage das letzte an vorhandener Perfektion herausholen. Es sind die Boxen, die elektrische Impulse in mechanische Schwingungen, in Klang von größtmöglicher Natürlichkeit verwandeln.

Mit dem neuen HiFi-Boxen-Programm haben Grundig Ingenieure einen internationalen Maßstab gesetzt. Technologie und Werkstoffe entsprechen selbstredend dem höchsten internationalen Niveau. Die Eigenherstellung hochwertiger elektronischer Bauteile wie auch die Serienfertigung generell ermöglichen ein wahrhaft günstiges Verhältnis von Preis und Gegenwert. Die technischen Daten der Grundig HiFi-Lautsprecher sind selbstverständlich nach den Meßvorschriften der DIN 45 500 erfaßt.

Auf den folgenden Seiten sehen Sie eine Auswahl verschiedenster HiFi-Lautsprecher-Boxen: Zur Standard-Serie gehören Passiv-Boxen im herkömmlichen Design. Die neue Monitor-Serie enthält sowohl passive als auch aktive Boxen im modernen Studio-Design. Zu den Passiv-Boxen nennen wir immer die Nennbelastbarkeit, zu den Aktiv-Boxen die Nenn-(Sinus-)Leistung

Sie können wählen zwischen Mini-, Flach-, Regal- und Säulen-Boxen. Da mit Erreichen des hohen Standards der herkömmlichen Passiv-Boxen aber auch die Grenzen dieser Technik erreicht werden, müssen neue Wege beschritten werden. Sie führen zwangsläufig zu den Aktiv-Boxen.

Dieses zukunftsorientierte Konzept erkennen Sie daran: Elektronische Frequenzweichen, Mehrkanal-Verstärker und direkt gekoppelte Lautsprecher-Systeme sind gemeinsam in einem Gehäuse integriert. Das Ergebnis: Eine saubere Verarbeitung von Impulsspitzen und eine hörbar präzisere Klangqualität. Wie schon der lineare Frequenzgang vermuten läßt, werden selbst komplexe Klänge transparent, verfärbungsfrei und gut konturiert wiedergegeben.

Am deutlichsten zeigt sich das analytische Verhalten der Aktiv-Boxen bei der Reproduktion von Direktschnitt-und Digital-Platten. Grundig Aktiv-Boxen werden mit Sicherheit in der kommenden Digital-HiFi-Ära zu den Referenzboxen für HiFi-Kenner gehören.
.

Auf der Funkausstellung 1979 haben wir unseren Labor-Referenz-Lautsprecher der Öffentlichkeit vorgestellt. Seine vorzüglichen Klangeigenschaften, aber auch sein ungewöhnliches Erscheinungsbild haben großes Aufsehen erregt. Anlaß genug, um für HiFi-Liebhaber eine limitierte Serie aufzulegen.

Ebenso ungewöhnlich wie dieser Lautsprecher selbst ist auch sein Name: „Monolith". Selbstverständlich arbeitet der Monolith in Aktivtechnik. Um Verzerrungen selbst bei tiefsten Bässen und größten Lautstärken auszuschließen, verfügt die Box über insgesamt 8 Baßlautsprecher. Sie arbeiten auch bei hochdynamischer Wiedergabe im Bereich linearer Membranauslenkung. Die Baßlautsprechersysteme werden ebenso wie die 7 Kalottenhoch-und die 7 Kalottentiefton- Lautsprechersysteme von den einzelnen Verstärkerkanälen der Mono-Endstufe direkt angesteuert.

Die aktiven elektronischen Frequenzweichen arbeiten leistungslos. Die 160 Watt Nennleistung jeder Box können von den einzelnen Lautsprechern ohne Verluste verarbeitet werden.

Wellentheoretische Erkenntnisse aus der Radartechnik wurden zur Optimierung der Abstrahlungseigenschaften berücksichtigt. Durch die binärcodierte Ansteuerung der Mittel- und Hochtonlautsprecher haben wir außerdem Klangfärbungen durch Bündeleffekte vermieden. Jedes Exemplar dieser handgefertigten aktiven Schallwand wird mit einer individuell gravierten Gerätenummer versehen.
.

.

Gehäuse: braun-metallic oder metallic-hell Maße: siehe Tabelle
.

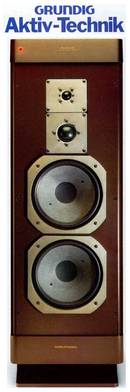

Die neuen Grundig Aktiv-Boxen leben vom Unterschied. Von dem, was sie von herkömmlichen Boxen abhebt. Jeder Lautsprecher wird von „seinem" eigenen Verstärker angesteuert. Den Verstärkern sind elektronische Frequenzweichen vorgeschaltet, die das Frequenz-Spektrum verlustfrei aufteilen.

Die Schaltungstechnik ermöglicht optimale Dämpfungseigenschaften und sauberes Ein-/Aus-schwingverhalten der Einzellautsprecher. Durch die Kopplung von Lautsprecher und Verstärker wird ein deutlich besserer Wirkungsgrad erreicht. Die Verstärkerleistung steht voll, also ohne Beeinflussung durch Kabel und passive Weiche, dem Lautsprecher-Chassis zur Verfügung.

Ergebnis: Wesentlich bessere Dynamik. Unkontrollierte Eigenschwingungen (Resonanzen) des Lautsprechers werden weitgehend ausgeschlossen. Impuls-Verzerrungen auf ein unhörbares Maß reduziert. Den Einzellautsprechern werden nur solche Frequenzen zugeleitet, die sie exakt verarbeiten können. Extrem unterschiedliche Frequenzen beeinflussen sich nicht mehr.

Intermodulations-Verzerrungen bleiben nahezu ausgeschaltet. Bessere Dämpfung und exakteres Ein-/Ausschwingverhalten der Einzellautsprecher führen zu hörbar präziserer Wiedergabe-Qualität. Das Klangbild ist weitgehend ausgeglichen, klangneutral und baßstark.

.

• 1. Die Aktiv-Boxen werden vom Steuergerät aus automatisch über das NF-Signal eingeschaltet. Erhalten die Boxen einige Zeit (^ 3 Min.) kein NF-Signal, so werden sie automatisch ausgeschaltet.
• 2. Mehrere Aktiv-Boxen können problemlos zusammengeschaltet werden und bringen ohne zusätzliche Verstärker eine enorme Leistungserweiterung.
• 3. Grundig Aktiv-Boxen haben das „doppelte Design". Technisches Erscheinungsbild ohne Zier-Schallwand, wohnliches Aussehen mit Zier-Schallwand.

Die Sinus-Leistung ist die Nenn-Ausgangsleistung, die ein Verstärker über längere Zeit ohne schädliche Erwärmung und trotz Dauerbelastung unverzerrt erbringt.
.

Alle Grundig Aktiv-Boxen sind direkt anschließbar an jedes HiFi-Gerät mit 1V-Ausgang oder an jedes HiFi-Gerät mit Endverstärker über den Grundig Adapter 403.

Die Abbildung rechts zeigt : An den Mini-Vorverstärker MXV 100 oder die Vorverstärker XV 5000 und Slim-Line SXV 6000 (ohne Abbildung) können Aktiv-Boxen direkt angeschlossen werden.
.

.
Gemeinsame Merkmale: HiFi nach DIN 45 500. Nenneingangsspannung 1 V. Eingangswiderstand 10 kOhm. Ausgangswiderstand des ansteuernden Verstärkers >1000 Ohm, Thermischer Überlastungsschutz. Netzbetrieb 220 V. Betriebsanzeige durch LED. Abnehmbare Schallwand.
.

Gehäuse: braun-metallic oder metallic-hell Maße: siehe Tabelle
.

Gleichzeitig mit dem Erreichen des hohen Standards der Technik herkömmlicher Boxen, der sogenannten „passiven" Boxen, werden aber auch die Grenzen dieser Technik sichtbar. Beispiele: der Spannungsabfall bis zu 50% oder die Verarbeitung sehr kurzer, dynamischer Spitzen. Will man hier eine hörbare Verbesserung der Klangwiedergabe erreichen, so müssen neue Wege beschritten werden, die zwangsläufig zu den „aktiven" Lautsprecherboxen führen.

Das zukunftsorientierte Konzept der Grundig Aktiv-Boxen erkennen Sie daran:

1. Den Verstärkern sind elektronische Frequenzweichen vorgeschaltet, die das Frequenz-Spektrum verlustfrei aufteilen. Den Einzellautsprechern werden nur solche Frequenzen zugeleitet, für die sie speziell ausgelegt sind. Ergebnis: Extrem unterschiedliche Frequenzen, wie z. B. von Trompete und Kontrabaß, beeinflussen sich nicht mehr. Intermodulations-Verzerrungen bleiben nahezu ausgeschaltet.

2. Jeder Lautsprecher wird von „seinem" eigenen Verstärker angesteuert. Durch die Direkt-Kopplung von Lautsprecher und Verstärker wird ein deutlich besserer Wirkungsgrad erreicht. Die Verstärkerleistung steht voll, also ohne Verlust durch Kabel und passive Weiche, dem Lautsprecher-Chassis zur Verfügung. Ergebnis: Wesentlich bessere Dynamik. Unkontrollierte Eigenschwingungen (Resonanzen) des Chassis werden weitgehend bedämpft, Impuls-Verzerrungen auf ein unhörbares Maß reduziert.

3. Die Schaltungstechnik ermöglicht optimale Dämpfungseigenschaften und sauberes Ein-/Ausschwingverhalten der Einzellautsprecher, was zu einer hörbar präziseren Wiedergabe-Qualität führt.
.
Die Steuergeräte dazu:
Alle Grundig Aktiv-Boxen sind direkt anschließbar an jedes HiFi-Gerät mit 1V-Ausgang oder an jeden HiFi-Endverstärker über den Grundig-Adapter 403.
.
Gemeinsame Merkmale: HiFi nach DIN 45500. Nenneingangsspannung 1V. Eingangswiderstand 10 kOhm. Ausgangswiderstand des ansteuernden Verstärkers >1000 Ohm. Thermischer Überlastungsschutz. Netzbetrieb 220 V. Betriebsanzeige durch LED. Abnehmbare Schallwand.
.

Die Standard Serie umfaßt alle passiven Grundig Boxen, die auch nur über normale und sicherlich gute Qualitäten verfügten, und die mit anderen Wettbewerbern verglichen doch nur Mittelmaß waren. Durch die nebeneinander liegenden Hoch-Mitteltöner war - sehr ähnlich zu BRAUN und HECO und Canton - die Stereowiedergabe nicht auf dem Niveau wie bei den beiden Säulenboxen. Gleiches galt übrigens auch für die Monolith, die mit einer Reihe von Hochtönern und Mitteltönern glänzten. Die Impulse waren toll, doch die Boxen mit nur einem Hochtöner brachten eine bessere Stereoauflösung.

Und darum : Diese langen Listen ersparen wir uns hier.
.

Es gibt gute Gründe, warum die Säulenform der HiFi-Boxen gerade von Fachleuten empfohlen wird. Diese Standboxen mit dem zeitlos schönen Design passen nahtlos und platzsparend zu jedem Einrichtungsstil. Gleichzeitig löst die Säulenform auf elegante Weise das Problem, auch größere Volumina in den Wohnraum zu integrieren. So kommt es, daß diese Modelle zur Spitzenklasse der passiven HiFi-Boxen zählen.

Sie zeichnen sich durch außergewöhnlich gute Klangeigenschaften im gesamten Übertragungsbereich aus. Um die elektrische Energie der HiFi-Komponenten in perfekter Weise in mechanische Schwingungen umzuwandeln, werden Lautsprecher-Chassis der eigenen Produktion verwendet. Ausschließlich mit Luftspulen und ausgesuchten Bauteilen aufgebaute Frequenzweichen garantieren minimale Verzerrungen bei maximaler Boxen-Belastung.

Die Lautsprecher sind in modernster Schwingspulen-Technik ausgeführt. Die Kapazitäten im Hochtonzweig bestehen aus Kondensatoren mit besonders günstigen Eigenschaften. Bewährte Kalotten-Mittelton-Lautsprecher sorgen für einen ausgeglichenen Frequenzgang.
.

Diese Typen waren teilweise der Abklatsch der aktiven Modelle und kamen an deren Qualitätan auch nicht ran. Die SM 3000 zum Beispiel hatte nur eine ganz normale 3 Wege Frequenzweiche und nicht die spezielle Aufsplittung im Tiefbass wie die aktive XSM 3000.
.

.

Schallplatten gehören zu den beliebtesten und wertvollsten Tonträgern. Der Maßstab zur Auswahl des richtigen Plattenspielers kann daher gar nicht hoch genug angelegt werden. Grundig bietet ein fein abgestuftes Programm, das den unterschiedlichsten Wünschen anspruchsvoller Musikliebhaber gerecht wird. Sie können wählen zwischen Halb- und Vollautomaten. Zusätzlich können Sie sich für eine der 4 Antriebsformen entscheiden:

Belt-Drive, Belt-Drive/Direct-Control, Direct-Drive oder Quarz-Direct-Drive. Die Qualität der Geräte wird entscheidend durch hochwertige Elektronik geprägt. Ein Höchstmaß an Gleichlaufkonstanz wird erreicht sowohl durch den zuverlässigen Quarz-PLL-Direktantrieb als auch mit „Direkt-Control", der Geschwindigkeitsregelung durch Tachogenerator direkt an der Plattentellerachse.

Gehäuse: PS 3500, PS 2500 und PS 2000 metallfinish, PS 3500 und PS 2500 zusätzlich metallfinish-braun

Anmerkung : Die Plattenspieler waren alle nicht Made by Grundig und auch nicht mehr Made by DUAL. Ein Teil wurde aus Asien zugekauft und ein Teil kam von Philips.
.
