PIONEER -
eine Weltmarke auf dem HiFi-Sektor!
Pioneer - das ist mehr als ein Name - Pioneer das ist die treffende Bezeichnung für ein Unternehmen, das mit einem großen Stab erstklassiger Techniker und Wissenschaftler mit gewaltigem Aufwand und unvorstellbarem Einsatz ständig echte Pionierarbeit für den Hi-Fi-Gedanken leistet und geleistet hat. Ein Name für ein Unternehmen, das wesentlich für die dynamische Entwicklung des Hi-Fi-Marktes verantwortlich zeichnet.
Rückblick :
1938 gegründet, war Pioneer der erste Hersteller von Hi-Fi-Lautsprechern in Japan. 1950 setzte Pioneer als erster Lautsprecherhersteller Japans Permanent-Magnete ein. 1958 begann Pioneer mit der Fertigung von hochwertigen Verstärkern und Empfänger-Verstärkern.
Im gleichen Jahr fand ein von Pioneer neu entwickeltes, auf der Weltausstellung in Brüssel vorgestelltes Unidirectional- Lautsprechersystem weltweite Beachtung. 1960 baute Pioneer ein großes Lautsprecherwerk (Tokorozawa) und stieg noch im gleichen Jahr zum weltgrößten Lautsprecherhersteller auf.
1967 führte Pioneer als einer der ersten HiFi-Hersteller Mehrkanalanlagen ein und 1970 macht Pioneer mit der Entwicklung eines neuen Membran-Materials, das die Frequenz-Intermodulations-Verzerrungen bei Lautsprechern um Größenordnungen verringert, erneut seinem Namen Ehre.
Auch sämtliche Übertragungsanlagen hoher Wiedergabequalität auf der Weltausstellung in Osaka sind mit Pioneer-Lautsprechern bestückt. Es kamen insgesamt 6.000 Lautsprecher zum Einsatz, wobei die große Zahl der einfachen Kommunikations-Lautsprecher noch nicht einmal berücksichtigt worden ist. - Das will schon etwas heißen.
Vor allem in einem Land, in dem es eine vielfache und starke Konkurrenz gibt. Die Marktanteile Pioneers auf dem japanischen Markt - Plattenspieler 50%, Receiver 30,7%, HiFi-Lautsprecher 31,3% und Industrie-Lautsprecher 21,5% - spiegeln die führende Position dieser Marke deutlich wieder.
.
Ein Blick auf die Finanzen
Die steile Entwicklungskurve des Unternehmens läßt sich am besten an der explosionsartigen Umsatzentwicklung verdeutlichen. Lag der Gesamtumsatz 1958 noch bei 2,4 Mill. US-Dollar, so erreichte er 1969 bereits 90,4 Mill. Us-Dollar.
Um eine richtige Vorstellung von der gewaltigen Kapazität des Unternehmens zu bekommen, seien hier stellvertretend für viele Produktionszahlen herausgegriffen: Pioneer produziert zur Zeit monatlich 40.000 Receiver und 4 Mill. Lautsprecher!
Im Pioneer-Zeichen findet sich das Leitbild des Unternehmens wieder:
Der äußere Ring ist das Symbol für Ohm (elektrischer Widerstand), das schmale „Y" in der Mitte ist eine stilisierte Stimmgabel. Die Kombination ist die grafische Sichtbarmachung des Gedankens, weltweit einen naturgetreuen Klang bei Benutzung der Elektrizität als Medium der Klangübertragung zu schaffen. An diesen Leitgedanken hat man sich bei Pioneer von Anfang an gehalten.
Er ist die Grundlage für die chronologische Entwicklung des Produktprogramms, an deren Anfang logisch richtig der Lautsprecher steht. Heute gibt es kaum ein Hi-Fi-Gerät oder einen Hi-Fi-Baustein, der sich nicht im Pioneer-Programm findet.
.
PIONEER weltweit
Pioneer unterhält in 125 verschiedenen Ländern der Erde Vertretungen. Die technischen Normen in Japan, insbesondere die für Lautsprecher, wurden maßgeblich von Pioneer bestimmt oder mitbestimmt. Leitende Mitarbeiter von Pioneer halten Vorlesungen an namhaften japanischen Universitäten wie z. B. der Universität Tokio.
Pioneer bleibt weiter an der Front. Pioneer erweitert seine Forschungs- und Entwicklungsabteilungen. Pioneer tut alles, um auch in Zukunft seinem Namen gerecht zu werden. Um auch in Zukunft eine Weltmarke auf dem Hi-Fi-Sektor zu bleiben.
Pioneer - ein Name, der in der Welt einen guten Klang hat. — Weil er für guten Klang steht!
.
Anmerkung zu den publizierten Daten
Bereits 1970 wurde uns immer wieder eingebleut, Watt, Watt und nochmals Watt bestimmen die Qualität. Das sorgte in USA für richtigen Ärger und die FTC erließ (erst) 1974 die Anordnung, daß alle Leistungsangaben nach RMS zu erfolgen hätten. Diese japansichen IEC-Normen sind der größte Humbug, den es gibt. Und wenn gar nichts mehr hilft, wird die deutsche DIN Norm interpretiert. Da kommen noch "die meisten Watt" raus - an 4 Ohm natürlich, die die japanischen Lautsprecher aber gar nicht hatten. Achten Sie mal drauf ......
Und hier wird zum 1. Male das Pioneer Bandgerät beworben
.
SX-2500
340 WATT STEREO-TUNER-VERSTÄRKER; UKW/MW
Der SX-2500 stellt die Spitze des PIONEER Receiver-programms dar. Dieser Receiver ist hinsichtlich seiner technischen Eigenschaften ein professionelles Gerät. Der UKW-Empfangteil z. B. entspricht dem weithin bekannten TX-900. Das Gerät verfügt über eine Vielzahl von Bedienungsraffinessen wie z. B. automatische Senderwahl mit Fernbedienung, schaltbare Entzerrer etc.
| Musikleistung: | 340 W (an 4 Q), 208 W (an 8 Q) |
| Klirrfaktor: | kleiner als 0,5% (bei 1 KHz, volle Leistung) |
| Frequenzbereich: | 20-70.000 Hz ± 2 dB |
| UKW-Empfindlichkeit: | 1,6 Mikrovolt/30 dB |
| Kanaltrennung: | 40 dB (bei 1 KHz) |
| Empfangsbereiche: | UKW: 87,5-108 MHz |
| MW: 525-1 605 KHz | |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 486 (B) x 146 (H) x 384 (T) mm |
| Gewicht: | 18,2 kg |
SX-1500 TD
180 WATT STEREO-TUNER-VERSTÄRKER; UKW/MW
Dieser voll mit Siliziumtransistoren neuester Bauart bestückte Hochleistungs- Tuner-Verstärker ist ein Kraftpaket mit 180 Watt Ausgangsleistung. In Elektronik und Vielseitigkeit Weltspitzenklasse! Mischbare Mikrofoneingänge, bis zu drei Paar Lautsprecherboxen anschließbar.
.
| Musikleistung: | 180 W (an 4 Q), 145 W (an 8 Q) |
| Klirrfaktor: | kleiner als 0,5 %> (bei 1 KHz, volle Leistung) |
| Frequenzbereich: | 10-100,000 Hz ± 3 dB |
| UKW-Empfindlichkeit: | 1,7 ii V (IHF) |
| Kanaltrennung: | 38 dB (1 KHz) |
| Empfangsbereiche: | UKW: 87,5-108 MHz, |
| MW: 525-1,605 KHz | |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 459 (B) x 145 (H) x 369 (T) mm |
| Gewicht: | 11,4 kg |
SX-990
130 WATT UKW/MW STEREO-TUNER-VERSTÄRKER
Dieser voll-siliziumtransistorierte UKW/MW/Stereo-Tuner-Verstärker erfüllt alle Wünsche eines Stereo-Enthusiasten. Er bietet neben geringstem Klirrfaktor jeglichen technischen Komfort eines schon als professionell zu bezeichnenden HiFi-Gerätes.
| Musikleistung: | 130 W (an 4 ß), 100 W (an 8 Q) |
| Klirrfaktor: | Kleiner als 0,5*>/o (bei 1 KHz, volle Leistung) |
| Frequenzbereich: | 10-100,000 Hz ± 3 dB |
| UKW-Empfindlichkeit: | 1,7 fi V (IHF) |
| Kanaltrennung: | 42 dB (1 KHz) |
| Empfangsbereiche: | UKW: 87,5-108 MHz, |
| MW: 525-1,60 KHz | |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 459 (B) x 145 (H) x 369 (T) mm |
| Gewicht: | 11,4 kg |
SX-770
70 WATT UKW/MW STEREO-TUNER-VERSTÄRKER
Eine moderne Schaltung und hohe Empfangsempfindlichkeit machen diesen Tuner-Verstärker zum Spitzenmodell der mittleren Leistungsklasse. Rauscharme FET's und Kombination von rauscharmen Silizium-Transistoren und mono-lythischen IC's verleihen dem SX-770 ausgezeichnete UKW-Empfangseigenschaften.
| Musikleistung: | 70 W (an 4Q), 52 W (am 8Q) |
| Klirrfaktor: | kleiner als 0,8% (bei 1 KHz) |
| Frequenzbereich: | 20-40,000 Hz ± 3 dB |
| UKW-Empfindlichkeit: | 1,8 [a V (IHF) |
| Kanaltrennung: | 40 dB (bei 1 KHz) |
| Empfangsbereich: | UKW: 87,5-108 MHz, |
| MW: 525-1,605 KHz | |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 430 (B) x 145 (H) x 349 (T) mm |
| Gewicht: | 9,6 kg |
SX-440
40 WATT UKW/MW STEREO-TUNER-VERSTÄRKER
Pioneer's ausgezeichnetes Design, modernste Technik zeichnen diesen UKW/MW-Tuner-Verstärker aus. Er ist unser „kleiner" - aber ein Star. Der Verstärkerteil leistet kraftvolle 40 Watt. Für interferenzfreien UKW-Empfang auch in schwierigsten Empfangslagen sorgen die FET und der dreifache Drehkondensator.
.
| Musikleistung: | 40 W (an 4Q), 33 W (an 8 Q) |
| Klirrfaktor: | kleiner als 1 °/o (1 KHz, volle Leistung) |
| Frequenzbereich: | 20-70,000 Hz ± 3 dB |
| UKW-Empfindlichkeit: | 2,5 ju V (IHF) |
| Kanaltrennung: | 35 dB (bei 1 KHz) |
| Empfangsbereiche: | UKW: 87,5-108 MHz, |
| MW: 525-1,605 KHz | |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 405 (B) x 139 (H) x 358 (T) mm |
| Gewicht: | 8,0 kg |
FX-330
25 WATT UKW/STEREO-TUNER-VERSTÄRKER
Ein Gerät der mittleren Preisklasse, aber mit allen Steuereinrichtungen und Leistungsdaten für echte HiFi-Stereofonie. Automatisch umschaltender UKW-Stereo-Dekoder mit hoher Stereokanaltrennung und minimaler Verzerrung (unter 1% bei 100% MPX-Modulation).
| Musikleistung: | 25 W (an 4Q), 20 W (an 8 Q) |
| Klirrfaktor: | Kleiner als 1 °/o (bei 1 KHz volle Leistung) |
| Frequenzbereich: | 20-60,000 Hz ± 3 dB |
| UKW-Empfindlichkeit: | 2,8 u V (IHF) |
| Empfangsbereich: | UKW: 87,5-108 MHz |
| Netzspannungen: | 110, 120, 130, 220, 240 V |
| Abmessungen: | 440 (B) x 123 (H) x 320 (T) mm |
| Gewicht: | 5,8 kg |
TX-900
UKW/MW STEREO-TUNER
Einer der wenigen professionellen UKW/MW-Tuner die heute gebaut werden. Dieses herrliche Pioneer-Gerät garantiert perfekten Empfang auch in schwierigen Empfangslagen. Im ZF-Verstärker des TX-900 wurden 2 Kristallfilter und 4 IC's verwendet. Hohe Selektivität und ausgezeichnete Gleichwellenselektion sind das Resultat. 3 FET's und ein 4-fach-Drehkondensator in der Eingangsschaltung sorgen für Rauschfreiheit und stabilen Empfang.
.
| UKW-Empfindlichkeit: | 1,7 n V (IHF) |
| Kanaltrennung: | 38 dB (bei 1 KHz) |
| Empfangsbereiche: | UKW: 87,5-108 MHz |
| MW: 525-1,605 KHz | |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 405 (B) x 140 (H) x 356 (T) mm |
| Gewicht: | 7,8 Kg |
TX-500
UKW/MW STEREO-TUNER
Eine wertvolle Ergänzung auch zu sehr teuren Stereo-Anlagen, stellt dieser UKW/MW Tuner mit seinen vielen Besonderheiten dar. Für ausgezeichnete Empfindlichkeit und perfekten Empfang sorgen FET's, rauscharme Silizium-Transistoren und ein 4-stufiger ZF-Verstärker. Ein Hüllkurven-Multiplex- Dekoder garantiert ausgezeichnete Kanaltrennung und Stereo-Eigenschaften.
.
| UKW-Empfindlichkeit: | 2,5uV (IHF) |
| Kanaltrennung: | 35 dB (bei 1 KHz) |
| Empfangsreiche: | UKW: 87,5-108 MHz, |
| MW: 525-1,605 KHz | |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 330 (B) x 128 (H) x 333 (T) mm |
| Gewicht: | 5 kg |
SA-900
200 WATT STEREOVERSTÄRKER
Unter allen professionellen Stereo-Verstärkern die heute in der Welt gefertigt werden, findet der Pioneer SA-900 kaum seinesgleichen. Die Verwendung von FET's, rauscharmen Silizium-Transistoren und einer direkt gekoppelten 3-stufigen E-E Gegenkopplungsschaltung garantieren einen bisher unerreicht weiten Frequenzbereich und extrem kleinen Klirrfaktor.
| Musikleistung: | 200 W (an 4 Q), 145 W (an 8 Q) |
| Klirrfaktor: | Kleiner als 0,08% (45 W bei 1 KHz) |
| Frequenzbereich: | 20-50,000 Hz ± 1 dB |
| Leistungsbandbreite: | 20-50,000 Hz (Klirrfaktor 0,3% IHF) |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 405 (B) x 140 (H) x 339 (T) mm |
| Gewicht: | 12,3 kg |
SA-700
120 WATT STEREOVERSTÄRKER
Zwar nicht ganz so leistungsstark wie der SA-900, sonst jedoch hat dieser 120 Watt Verstärker von Pioneer alle professionellen Eigenschaften des „Großen". 2 Paar Lautsprecher-Ausgänge sowie 2 Phono-Eingänge verleihen ihm maximale Vielseitigkeit. Höhen und Tiefenfilter, exakt gehörrichtige Lautstärkeregelung und ein spezieller Leiseschalter von 20dB vervollkommnen diese Einheit.
.
| Musikleistung: | 120 W (an 4 Q), 85 W (an 8 Q) |
| Klirrfaktor: | Kleiner als 0,05% (20 W bei 1 KHz) |
| Frequenzbereich: | 20-40,000 Hz ± 1 dB |
| Leistungsbandbreite: | 15-60,000 Hz (Klirrfaktor 0,5% IHF) |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 370 (B) x 118 (H) x 314 (T) mm |
| Gewicht: | 8 kg |
SA-500
44 WATT STEREOVERSTÄRKER
Dieser vielseitige und kompakte Verstärker ist vollsiliziumtransistorisiert und erfüllt alle Anforderungen eines HiFi-Verstärkers mittlerer Ausgangsleistung. Hochwertige Bauelemente wurden verwendet. So z. B. ausgesuchte, rauscharme Si-Transistoren. Insgesamt ein „Kleiner" mit großen Eigenschaften.
.
| Musikleistung: | 44 W (an 4 Q), 36 W (an 8 Q) |
| Klirrfaktor: | Kleiner als 0,5% (1 KHz) |
| Frequenzbereich: | 20-50,000 Hz ± 1 dB |
| Leistungsbandbreite: | 20-40,000 Hz (Klirrfaktor 0,5%) |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 330 (B) x 118 (H) x 313 (T) mm |
| Gewicht: | 6 kg |
SR-202
NACHHALL-VERSTÄRKER
Dieser volltransistorisierte Nachhallverstärker vervollkommnet mit seiner brillanten „living presence" den Klang jeder Stereo-Anlage. Der Halleffekt wird durch ein Doppel-Mischsystem erzeugt, ist also stereofon. Der Klang erhält dadurch voluminöse Tiefen, Brillanz, natürliche Echos und Reflektionen.
.
Anmerkung :
Hier in 1970 erscheint das erste Magnetbandgerät von Pioneer
Pioneer kam von den Lautsprechern und den Boxen und baute dann Verstärker und Tuner und Receiver. Dannmerkten sie, daß man unbedingt auch die Quellen bedienen mußte, die Plattenspieler. Es gab inzwischen die JVC (Japan Victor Corp.) und die Nippon Columbia (DENON), beide aus USA gekommen und die bauten auf einmal auch Hardware. jetzt brauchte Pioneer auch den Bereich Magnetbandgeräte, der bislang von SONY, TEAC und AKAI abgedeckt war.
.
PL-41 A
STEREO-PLATTENSPIELER MIT RIEMENANTRIEB
Ein Studio Plattenspieler des höchsten Qualitätsniveaus. Die Gleichlaufschwankungen sind minimal. Der Tonarm ist mit einer magnetischen Anti-Skating-Vorrichtung ausgerüstet und wird mit einem hydraulischen Lift aufgesetzt und abgehoben.
| Motor: | Vierpol-Hysteresis-Synchronmotor |
| Plattenteller: | 31 cm 0, Aluminiumlegierung, Spritzguß |
| Drehzahlen | 45 und 33 Va UpM |
| Gleichlaufschwankungen: | Unter 0,08% |
| Frequenzgang: | 10-25,000 Hz |
| Tonabnehmer: | Induktionsmagnet (PC-35) |
| Nadel: | 0,5 mil. Diamant (PN-35) |
| Stromversorgung: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 500 (B) x 195 (H) x 405 (T) mm |
| Gewicht: | 11 kg |
PL-31D
STEREO-PLATTENSPIELER MIT RIEMENANTRIEB
Der Außenrotor-Synchronmotor zeichnet sich durch hohe Gleichlaufgenauigkeit aus. Drehzahlen werden mit Drucktasten gewählt. Präzise Vertikal-Spurwinkeljustierung („overhang") mit beleuchteter Optik. Magnetische Anti-Skating-Vorrrichtung.
| Motor: | Vierpol-Hysteresis-Synchronmotor mit Außenrotor |
| Plattenteller: | 30 cm 0, Aluminiumlegierung Spritzguß |
| Drehzahlen | 45 und 33 Va UpM |
| Gleichlaufschwankungen: | Unter 0,1 % |
| Frequenzgang: | 10-23,000 Hz |
| Tonabnehmer: | Induktionsmagnet (PC-35) |
| Nadel: | 0,5 mil. Diamant (PN-35) |
| Stromversorgung: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 480 (B) x 185 (H) x 390 (T) mm |
| Gewicht: | 8,5 kg |
PL-A 25
VOLLAUTOMATISCHER STEREO-PLATTENSPIELER
Ein Plattenspieler mit präzisem Riemenantrieb und zahlreichen Bedienungserleichterungen. Spezialmotor für Wechselautomatik. Absenkautomatik, Unterbrechautomatik, Wiederholautomatik, mit sehr bequemer Steuerung.
| Motor: | Vierpol-Hysteresis-Synchronmotor mit Außenrotor |
| Plattenteller: | 30 cm 0, Aluminiumlegierung, Spritzguß |
| Drehzahlen: | 45 und 33 Va UpM |
| Gleichlaufschwankungen: | Unter 0,1 °/o |
| Frequenzgang: | 10-25,000 Hz |
| Tonabnehmer: | Induktionsmagnet (PC-35) |
| Nadel: | 0,5 mil. Diamant (PN-35) |
| Stromversorgung: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 440 (B) x 170 (H) x 350 (T) mm |
| Gewicht: | 7,5 kg |
PL-12 AC
EIN ECHTER STUDIO-PLATTENSPIELER
Äußerste Preiswürdigkeit. Der PL-12 AC stellt eine echte Sensation dar. Obgleich außerordentlich günstig im Preis, bietet er solche Besonderheiten wie z. B. statisch voll ausbalancierten Tonarm, Anti-Skating-Vorrichtung, 30 cm-Plattenteller und Riemenantrieb etc.
- Es ist fast schon eie Frechheit, diesen Plattenspieler als Studio-Plattenspieler anzupreisen. Es war der billigste Plattenspieler weit und breit. Wir hatten den Nachfolger geschenkt bekommen.
.
| Motor: | 4-poliger Hysteresis-Synchronmotor |
| Plattenteller: | 30 cm 0, Aluminiumlegierung,Spritzguß |
| Drehzahlen: | 45 und 33 Va UpM |
| Fremdspannungsabstand: | besser als 45 dB |
| Gleichlaufschwankungen: | unter 0,12% |
| Netzspannungen: | 110-130, 220-240 V, 50 oder 60 Hz |
| Abmessungen: | 431 (B) x 153 (H) x 341 (T) mm |
| Gewicht: | 6,1 kg |
Die Abtastsysteme von Pioneer
PL-C6
PL-N6
PL-C9
PL-N9
PC-10
PN-10
PC-35
PL-C6
PL-C6
T-600
AUTO-REVERSE STEREO-TONBANDGERÄT
Ein professionelles 4-Spur-Tonbandgerät. Automatische Richttungsumschaltung für Aufnahme und Wiedergabe. Dadurch extrem lange Spieldauer ohne Spulenwechsel. Leichtes Bandeinfädeln durch absenkbare Gummi-Andruckrolle. Genaue Aussteuerungsanzeiger.
.
| Spurlage: | 4 Spuren, 2-kanalig (Stereo-Aufnahme und Wiedergabe); 4-Spuren, 1-Kanal (Mono-Aufnahme und |
| Tonköpfe: | Wiedergabe) 2 Kombi-Köpfe, 2 Lösch-Köpfe |
| Bandgeschwindigkeit: | 9,5 u. 19 cm/Sek. |
| Frequenzbereich: | 30-20,000 Hz bei 19 cm,-30-13,000 Hz bei 9,5 cm |
| Fremdspannungsabstand: | Mehr als 50 dB |
| Netzspannungen: | 110, 117, 130, 220, 240 V |
| Abmessungen: | 438 (B) x 200 (H) x 422 (T) mm |
| Gewicht: | 15 kg |
Anmerkung :
Das mit dem "professionelles 4-Spur-Tonbandgerät" ist schon sehr weit hergeholt. Damit konnte Pioneer den mit Bandgeräten etablierten Japanern das Wasser nicht reichen, auch nicht mit den Sprüchen.
Bei den Plattenspielern fällt auf, daß das mit dem Riemenantrieb immer wieder wiederholt wurde. Damit wollte man DUAL mit den Reibrad-Modellen bezwingen.
.
SC-700
(Vor-) VERSTÄRKER FÜR MEHRKANALANLAGEN
Der SC-700 ist ein aufwendiger Verstärker, der speziell für Mehrkanalanlagen entwickelt wurde, allerdings auch in Kombinationen benutzt werden kann. Das Styling entspricht dem übrigen Geräteprogramm, so daß der SC-700 beliebig kombiniert werden kann.
- Anmerkung : Bei fast allen Verstärkern ist der Lautstärke-Knopf deutlich größer als all die anderen Knöpfe. Das erleichtert die Bedienung, hier aber nicht. Es wurde ein Flop.
.
| Maximale Ausgangs- | 4 V eff. (bei 1 KHz und weniger als |
| spannung: | 0,5 °/o Verzerrungen) |
| Harmon. Verzerrungen | : kleiner als 0,05 °/o bei 2 V Ausgang |
| Frequenzbereich: | 10-60,000 Hz ± 1 dB |
| Eingang: | Phono 1 und 2: 4 mV/ 50 KQ |
| Aux 1 und 2: 250 mV/222 KQ | |
| Tuner 250 mV/220 KQ | |
| Netzspannungen: | 110, 120, 130, 220 und 240 V |
| Abmessungen: | 300 (B) x 115 (H) x254 (D) mm |
SF-700
ELEKTRONISCHE FREQUENZWEICHE
Diese elektronische Frequenzweiche ist das Herzstück einer jeden Mehrkanalanlage und befriedigt in vollem Maße die hohen Ansprüche ernsthafter Hifi-Enthusiasten. Die Bedienung dieses aufwendigen Gerätes läßt keine Wünsche offen. Es können sowohl die Übernahmefrequenzen als auch die Flankensteilheiten individuell gewählt werden.
.
| Eingangsimpedanz: | 100 KOhm (bei 1 KHz) |
| Ausgangspegel: | 3,5 V (bei 1 KHz/200 Ohm) |
| Harmon. Verzerrungen | kleiner als 0,3% |
| Fremdspannungsabst. | mehr als 85 dB |
| Übernahmefrequenzen bei 3-Kanalbetrieb | |
| Tief-Mittel: | 152 Hz, 250 Hz, 500 Hz, 700 Hz, 1 KHz |
| Mittel-Hoch: | 1KHz, 2 KHz, 4 KHz, 6 KHz, 8 KHz |
| 2-Kanalbetrieb: | 125Hz, 250Hz, 500Hz, 700 Hz, 1KHz, 2KHz, 4KHz, 6KHz, 8KHz |
| Flankensteilheiten: | |
| Tief: | 6 dB/Okt., 12 dB/Okt., 18 dB/Okt., |
| Mittel - Tief: | 6 dB/Okt., 12 dB/Okt., 18 dB/Okt., |
| Mittel - Hoch: | 6 dB/Okt., 12 dB/Okt., 18 dB/Okt., |
| Hoch: | 6 dB/Okt., 12 dB/Okt., 18 dB/Okt. |
| Netzspannungen: | 110, 120, 130, 220, 240 V |
| Abmessungen: | 300 (B) x 115 (H) x 254 (T) mm |
SM-700
120-WATT STEREO-ENDVERSTÄRKER
Dieser leistungsstarke Endverstärker wurde als Baustein für Mehrkanalanlagen konstruiert. Seine aufwendige Technik harmoniert mit dem hohen Niveau anderer Bausteine für Mehrkanalanlagen. Er kann innerhalb solcher Anlagen auch mit den Endverstärkern von Receivern kombiniert werden.
| Musikleistung: | 120 W (an 4 Q), 80 W (an 8 Q) |
| Harmonische Verzerrungen: | kleiner als 0,05 °/o (bei 1 KHz und 20 W Ausgangsleistung) |
| Frequenzbereich: | 15-60,000 Hz ±0,5 dB |
| Leistungsbandbreite: | 15-60,000 Hz |
| Empfindlichkeit: | Eingang (umschaltbar): 0,5V/65 KOhm, 1,0 V/80 KQ 2,0 V/200 KQ |
| Ausgangsimpedanz: | 8 Q (4-16 Q anschließbar) |
| Netzspannungen: | 110, 120, 130, 220, 240 V |
| Abmessungen: | 300 (B) x 118 (H) x 254 (T) mm |

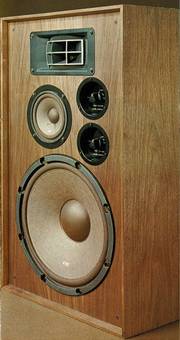

Und es gab jede Mange Lautsprecher und Kopfhörer
....... die nach unseren Empfindungen nicht geklungen hatten, jedoch sehr preiswert waren und darum vereinzelt doch gekauft waren. Insbesondere die jungen Amerikaner im Militärdienst hatte diese gewaltigen Brummer da stehen und es wurde gepowert, daß die Hütte kracht.
Es lohnt nicht mehr, die ganzen Typen aufzulisten, es sind fast keine mehr da, weil die Schaumstoffsicken alle zerbröselt waren.
.
