Neues von Shure

Sehr geehrte Herren, (wo blieben denn damals die Damen ???)

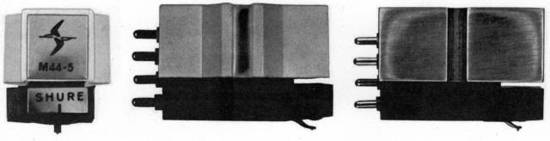

während der Hannover Messe 1964 stellten wir mit großem Erfolg die neuen Shure-Stereo-HiFi-Tonabnehmersysteme M 44, M 55-E und V 15 vor.

Alle 3 Systeme haben bedeutende Neuerungen wie
-

• Verbesserte Leistungsdaten
  Reduzierung der Restverzerrungen (IM und Klirrfaktor),
  Erhöhung der Compliance und Kanaltrennung
• 15 Grad Abtastwinkel
  dadurch genaue Anpassung an den jetzt einheitlichen Schneidwinkel von 15um bei der Schallplattenindustrie.
• Nylondampfer
  Schützt Abtaststift, Abtaststiftträger und die Schallplatte vor Beschädigung bei Einwirkung unzulässiger Krafte.
• Neu bei M 55-E und V 15
  Bi-radial elliptische Diamant-Abtastnadel.

-
Über Einzelheiten der 3 neuen HiFi-Shure-Tonabnehmer und deren technische Daten unterrichtet Sie beiliegendes Informationsblatt. Die Preise sind dem anliegenden Auszug aus unserer Preisliste zu entnehmen. Die HiFi-Spezialisten unserer Generalvertretungen und Verkaufsburos beraten Sie über weitere technische Details.

Mit freundlichen Grüßen
Braun Aktiengesellschaft

15° vertikaler Abtastwinkel
Der vertikale Abtastwinkel von 15° bei den neueren Shure-Tonabnehmern ist genau darauf abgestimmt, Schallplatten mit demselben Winkel abzutasten, mit dem sie jetzt von führenden Plattenherstellern geschnitten werden. Ein effektiver Schneid-Winkel von 15° ist die empfohlene Norm maßgebender Fachverbände Amerikas und Europas, wie des RIAA (Verband der amerikanischen Schallplatten-Industrie), des EIA (Verband der U.S. Elektronik-Industrie) und des deutschen Normenausschusses (DIN).

Bis vor kurzer Zeit haben Schallplattenhersteller sehr voneinander abweichende Schneid-Winkel verwendet. Als Folge davon mußte der Abtastwinkel des Tonabnehmers ein Kompromiß mit der Zielsetzung sein, möglichst beste Resultate mit allen Plattenfabrikaten zu erzielen. Eine zu große Differenz zwischen Schneid-Winkel und dem Abtastwinkel des Tonabnehmers resultiert in einer Zunahme von IM- und harmonischen Verzerrungen, die bei bestimmten Platten hörbar sind.

Im Vergleich zu den anerkannt verzerrungsarmen Modellen früherer Shure-Stereo-Dynetik-Tonabnehmer ist Shure-Ingenieuren bei der neuen Serie eine erstaunliche Reduzierung von Restverzerrungen (IM und harmonische) gelungen. Dies zeigt sich in erhöhter Brillanz, Reinheit und Fulle des Klangbildes.

Der Diamant-Abtaststift und dessen Träger sowie die Schallplatten werden durch einen eingebauten Nylondampfer wirksam geschutzt. Diese Vorrichtung bietet Kratzsicherheit für Schallplatten und läßt den Abtaststift-Träger kurzzeitig in den Systemkörper eintauchen, wenn unzulässige Kräfte auf den Tonarm einwirken.

Elliptischer Abtaststift
Fur die strahlende Klangreinheit bei den Modellen M 55-E und V-15 ist die zugrunde liegende Voraussetzung der elliptische Abtaststift. In Form und Leistungsmöglichkeit stellt er eine Abkehr von den konischen (kegelförmigen) Abtaststiften dar, die seit vielen Jahren universelle Norm sind. Das hauptsächliche Entwicklungsziel für den neuen, elliptischen Abtaststift bestand darin, soweit als möglich ein Duplikat des keilformigen Stichels zu erreichen, mit dem Schallplatten geschnitten werden. Damit können Verzerrungen ausgeschaltet werden, die entstehen, wenn der Abtaststift die Rille nicht mit denselben Bewegungen abtastet, wie sie der Schneidstichel schneidet.

Anders als der weitverbreitete kegelförmige Abtaststift mit seiner kugelförmigen Spitzen-Verrundung hat die Spitze des elliptischen Abtaststiftes die Form eines langgezogenen Ovals. Die Spitze wird so ausgerichtet, daß die längere Achse der Ellipse quer zur Plattenrille liegt und die winzigen Endverrundungen der Ellipse als Kontaktstellen an beiden Flanken der Rille dienen. Die Kontaktverrundungen beim elliptischen Abtaststift haben einen so extrem kleinen Radius, daß eine hervorragende Führungssicherheit, besonders bei den mit höheren Frequenzen immer enger werdenden Rillenwindungen, zustande kommt. Die Gefahr einer Berührung des Rillenbodens und des dort abgelagerten Staubes wird durch die breite Frontalfläche vermieden. Der elliptische Abtaststift vermindert demnach Abtastverzerrungen, aber auch zweite harmonische Verzerrungen, die durch den sogenannten "pinch effect" entstehen.

V-15
Nicht alle bestechenden Leistungsmerkmale des Modells V-15 sind das Resultat der Entwicklungs-Grundelemente seines elliptischen Abtaststiftes. Shure hat für seine Fertigung eine Reihe von neuartigen Verfahren zur Herstellung, zur präzisen und winkelrechten Montage und zur Qualitätskontrolle entwickelt.

Diese einmaligen und kompromißlosen Methoden werden auf alle Konstruktions-Details angewendet. Das V-15 wird somit in der besten Tradition der Feinwerktechnik gefertigt und Schritt fur Schritt überprüft. In Verbindung mit den grundsätzlichen Vorteilen des "biradial" elliptischen Abtaststiftes wird das V-15 zu einem Tonabnehmer für den HiFi-Perfektionisten und den Connaisseur.

Zur vollen Entfaltung des Leistungs-potentials sollten die Modelle M 55-E und V-15 nur in den besten Tonarmen, wie z. B. Shure-SME, verwendet werden.
