Stand Oktober 1982. Änderungen vorbehalten

Die Lautsprecher sind das wichtigste Glied jeder HiFi-Anlage. Wer hier spart, macht den Wert seiner Gesamtinvestition zunichte. Alle Lautsprecher von Braun sind hochentwickelte Präzisionsgeräte für die unverfärbte, naturgetreue Musikreproduktion. Schon die kleinste Ausführung umfaßt alle wesentlichen Oktaven des Musikgeschehens.

Zwischen den einzelnen Systemen gibt es dabei weniger Qualitätsunterschiede. Sondern eher eine klar gegliederte Abstufung von der Größe her. Und damit von der Dynamik, der Bandbreite und dem musikalischen Auflösungsvermögen.
.

• Anmerkung : Zu dieser Zeit wußte nahezu keiner, was digital bedeutet und was denn nun "digitalfest" dazu beitragen würde. Das war ein tolles Attribut - fast wie einst bei den perfekten fotogenen holländischen Tomaten : "geschmacksneutral und spülmaschinenfest".

.

Die neuen Braun Lautsprecher der LS-Serie sind das Ergebnis einer ganzen Reihe von Innovationen auf den gesicherten Grundlagen der Physik und Verfahrenstechnik. Entwicklungsparameter waren hohes musikalisches Auflösungsvermögen bei ausgeglichenem, linearen Frequenzgang. Dabei wurde auf hohe Belastbarkeit und hohen Wirkungsgrad Wert gelegt. Denn erst die Kombination beider Werte ergibt hohe Musikdynamik.

Das Lautsprecherprogramm von Braun ist konsequent vom Volumen her geordnet. Denn das Volumen ist die entscheidende Voraussetzung für die Baßtüchtigkeit und den Gesamtwirkungsgrad eines Lautsprechers.

• Anmerkung : Das mit dem Volumen ist physikalisch und technisch falsch, wie diverse Wettbewerber eindrucksvoll beweisen.

Die Abstufungen von Modell zu Modell sind so gewählt, daß sie deutlich wahrnehmbaren Dynamik- und Bandbreitenzuwachs mit sich bringen. Durch den hohen technologischen Aufwand, der in jedem Braun Lautsprecher steckt, entsprechen sie heute schon den erhöhten Dynamikanforderungen der kommenden Digitaltechnik. Das macht sie zu einer Investition von bleibendem Wert.

• Anmerkung : Im Umkehrschluß würde das besagen : Deine alten teuren BRAUN Boxen sind Mist. Also : Schmeiß Deine alten BRAUN Boxen weg und kauf jetzt neue. - Ein sehr ungeschicktes Marketing.

.

Die Braun Formbandtechnologie ist eine völlig neue Antriebstechnik. Sie erlaubt es, den Drahtquerschnitt für jeden Magnettypen zu optimieren.

• Anmerkung : Auch das ist sehr weit hergeholt. Die Firma BOSE hatte in dem BOSE 901 Chassis bereits 1968 hochkant gewickelten ALU-Flachdraht verwendet. Nichts daran war also neu.

Dies geschieht mit einer prozessorgesteuerten Maschine direkt beim Wickeln der Spule. So geht im Gegensatz zur konventionellen Flachdraht-Technik kein wertvoller Platz im Magnetspalt verloren.

Bei Braun wird der Energiezuwachs, der durch die optimierte Formband-Technologie gewonnen wird, doppelt genutzt: Er erlaubt es, die Schwingspule zu verlängern und dadurch einen noch größeren Hub zu erzielen - bei gleichzeitig verbessertem Impulsverhalten. Ergebnis: Noch bessere Auflösung und Erhöhung der Dynamik im Tiefbaßbereich - ohne Verlust von Wirkungsgrad.

• Anmerkung : Das hatten ab 1980 alle Hersteller von Lautsprecherchassis so gemacht, das war überhaupt nichts Besonderes mehr.

.

Bei Braun werden im Mittel- sowie Hochtonbereich Kalottenlautsprecher eingesetzt. Sie arbeiten aufgrund geringer Masse im Gegensatz zu Konuslautsprechern äußerst impulstreu und zeichnen sich z. B. gegenüber Bändchenlautsprechern durch breite horizontale und vertikale Abstrahlung aus. Frontbündig eingebaut wie bei der Braun LS-Serie schaffen sie eine breite Hörzone mit großer akustischer Tiefenschärfe.

Die Kalottenlautsprecher sind aber nicht nur für die unverfärbte und feinzeichnende Wiedergabe der Mitten und Höhen verantwortlich, sondern auch für die hohe Betriebssicherheit aller Braun LS-Lautsprecher. Denn bei ihnen wird auch der - von anderen Herstellern oft vernachlässigte - Anschlußdraht der Schwingspule wirksam gekühlt. Indem er unterhalb der Frontplatte direkt von der Schwingspule zu den Anschlußklemmen geführt wird.

• Anmerkung : Das ist nun wirklich die gezielte Verdummung des Lesers oder schwachsinniges Geschwafel des Texters, der sich irgend etwas aus den Fingern saugen mußte. Solch einen Unsinn haben nicht mal Magnat, HECO und CANTON verzapft, die ja die im Prinzip gleichen Kalotten in ihren Lautsprechern einsetzen.

Die Kalotten von Braun Lautsprechern bestehen aus hochwertigem akustisch "totem" Gewebe, das im Gegensatz zu harten Kalotten resonanzfrei ist. Bei Braun werden die Kalotten nach einem neuen Verfahren genau dotiert von innen beschichtet.

• Anmerkung : Auch wieder wird eine für die Herstellung von Kalotten völlig unbedeutende Eigenschaft hervorgehoben, wie etwa bei den etwas teureren Lachs-Scheiben im Supermarkt, die angeblich "handgesalzen" seien.

Sie fühlen sich zwar weich an, arbeiten in ihrem Frequenzbereich aber als nahezu perfekte Kolben. Die Innenbeschichtung bringt außerdem Gebrauchsvorteile: Die Braun Kalotte setzt auch bei Betrieb ohne Gitter keinen Staub an.

• Anmerkung : Die Kalotten aller Hersteller setz(t)en im Laufe der Zeit Staub an, ob innen oder außen beschichtet. Das Gewebe-Material muß ja von der Beschichtung oder Tränkung durchdrungen werden und so ist fast jede Stoff- oder Nichtmetall-Kalotte etwas klebrig, auch die von BRAUN und die nahezu baugleichen von HECO.

.

Der Tieftöner hat die größte Menge Luft zu bewegen. Er ist deshalb am größten und hat den längsten Hub. Seine Membran ist dadurch extremen Belastungen ausgesetzt. Sie muß - bei genau definiertem Gewicht - so steif wie möglich sein und eine hohe Innendämpfung aufweisen.

Braun "Stifflite" - Membranen sind aus klangneutralem, langfaserigen Material gefertigt, daß durch erhöhten Lufteinschluß zum Rand hin zusätzlich versteift und bedämpft ist.

• Anmerkung : Man generiere einfach einen exotischen unbekannten Namen oder Begriff, weil das hier Beschriebene ja so gut wie alle anderen Hersteller von Bass-Chassis auch so machen. Bei der inzwischen auch heftig schlingernden Firma DUAL aus St. Georgen war es "ULM", physikalisch an den Haaren herbei gezogen.

Die Magnete der Tieftöner weisen als Besonderheit einen vorgezogenen Pol-Kern auf. Dadurch steht zur impulstreuen Führung der Schwingspule ein längeres, homogeneres Magnetfeld bereit, außerdem wird die Wärmeableitung verbessert.

Der wesentliche Teil des musikalischen Geschehens spielt sich in den Mitten ab. Hier ist das Ohr auch besonders empfindlich gegen Verfärbungen und Verzerrungen. Ideal ist es, den ganzen Mitteltonbereich mit einem einzigen Chassis - ohne Trennstelle durch eine Weiche - zu überstreichen.

Deshalb betreibt Braun für den Mitteltöner besonders viel technischen und konstruktiven Aufwand: Die Kalotte wird durch eine zweite, konzentrisch angeordnete akustische Dämpfungskammer stabilisiert. Taumelbewegungen, die bei niedrigen Frequenzen zu Verzerrungen führen könnten, sind dadurch ausgeschlossen. Die größeren Braun Lautsprecher weisen sogar 50mm große Kalotten mit extrem starken Magneten auf. Das ergibt hohe Dynamik, niedrigen Klirrgrad und hervorragendes Impulsverhalten.

Viele Frequenzweichen sind äußerst kompliziert aufgebaut, um die unterschiedlichen Charakteristiken der angeschlossenen Lautsprecherchassis auszugleichen.

Braun Frequenzweichen haben - dank der genau aufeinander abgestimmten Hoch-, Mittel- und Tieftöner - einen sehr einfachen Schaltungsaufbau. Umso mehr Wert konnte auf die Qualität der einzelnen Bauteile gelegt werden: Es werden nur hochwertige, eng tolerierte Bauelemente verwendet. Die Drosselspulen aus massivem Kupferdraht sind besonders niederohmig, um den Dämpfungsfaktor des Verstärkers zu erhalten. Zusätzlich eingebaute Sicherungen schützen die wertvollen Mittel - und Hochtöner.

• Anmerkung : Es ist doch sonderbar, daß andere Hersteller (auch Lautsprecher-Spezialisten) hier genau das Gegenteil behaupten und darlegen, daß eine aufwendige Frequenzweiche das "A" und "O" eines guten 3- oder 4- Wege Systems sei. Aber man kann hier viel Geld sparen und das entsprechend bewerben. Es bleibt dennoch trotzdem "unrichtig".

.

Die neuen 2-Wege-Lautsprecher sind Konsequenz der Braun-Philosophie, daß bei begrenztem Budget zwei optimierte Wege besser sind als drei Kompromisse.
Wichtigste Voraussetzung für die neutrale, breitbandige Wiedergabe und das hervorragende Auflösungsvermögen im Detail war die Entwicklung des neuen Kalotten-Mittel-Hochtöners mit gekühlten Litzen für hohe Belastbarkeit. Seine Kalotte ist durch die neuentwickelte, genau dotierte Braun-Innenbeschichtung bedämpft. Zusammen mit dem asymmetrischen, frontplattenbündigen Einbau resultiert daraus die unerhörte Durchsichtigkeit im gehörmäßig kritischen Mittel- und Hochtonbereich. Für kräftige, klar konturierte Bässe sorgen die Langhub-Tieftöner mit Druckguß-Chassis und "Stifflite" Membran. Wie alle Braun Tieftöner arbeiten sie mit genau berechneten Magneten, deren Polkern für höhere Impulstreue und bessere Wärmeableitung verlängert ist.

Die Frequenzweichen sind mit eng tolerierten, verlustarmen Bauteilen bestückt, der Mittelhochtöner ist durch einen Schmelz-Einsatz geschützt. Deshalb können diese hochwertigen Kompaktlautsprecher unbedenklich an Verstärkern verschiedenster Ausgangsleistung betrieben werden.

Die neuen Dreiweg-Lautsprecher der LS-Serie sind noch höher belastbar und haben einen noch größeren Tiefbass-Bereich. Aufgrund der geringen Trägheit der Systeme sprechen sie schon bei niedrigen Pegeln an und spielen auch leise hervorragend.

Im Mitteltonbereich werden separat abgesicherte, aufwendige Kalottenchassis mit starken Magneten eingesetzt. Um möglichst viele Oktaven des Mittenbereiches übertragen zu können, sind sie außergewöhnlich groß. Da die Mittelton-Kalotten in bezug auf ihre Abstrahlfrequenz besonders schnell und impulstreu arbeiten, werder die Mitten durchsichtig und detailliert, aber ohne Schärfe gezeichnet.

Untereinander unterscheiden sich die Lautsprecher entsprechend dem zunehmenden Volumen durch noch tiefere Bässe und mit zunehmender Belastbarkeit in der Musikdynamik. Auch in großen Räumen produzieren sie konzertgerechte Lautstärken. Alle drei Lautsprecher haben eine Impedanz von 8 Ohm und eignen sich deshalb an den meisten Verstärkern zum sicheren Parallelbetrieb. LS 80, LS 100, LS 120 - die kompakten Präzisionslautsprecher für hohe musikalische Ansprüche.

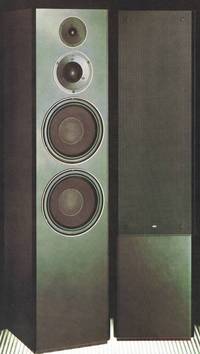

Der LS 150 ist für den Musikenthusiasten konzipiert, der seine Musik bei Aufnahmepegeln hören will. Um ein besonders klares, ortungsscharfes Raumbild zu erzeugen, ist der LS 150 als vertikale Zeile aufgebaut. Die beiden Tieftöner mit "Stifflite" Membran arbeiten absolut phasengleich in getrennten Kammern. Durch die hochgelegte Anordnung sind sie vom Boden entkoppelt. Die zukunftsweisende Braun Formband-Technologie und das große Volumen ergeben extrem langen Hub für hohe lineare Dynamik im Tiefbaßbereich bei gutem Wirkungsgrad. Gleichzeitig verbessert sie das Impulsverhalten.

Der aufwendige 50mm-Kalotten-Mitteltöner strahlt den gesamten, musikalisch besonders wichtigen Mittenbereich kohärent, frequenzlinear und feingezeichnet ab. Die durch Braun Innendotierung und zwei Stabilisierungskammern bedämpfte Kalotte arbeitet auch bei hohen Pegeln absolut unverfärbt.

Der 25mm Kalotten-Hochtöner hat einen extrem starken Magneten, gekühlte Anschlußlitzen und ist ebenfalls innenbedämpft. Beide Kalotten sind diffraktionsfrei in Ohrhöhe montiert und ergeben ein räumlich gestaffeltes, durchsichtiges Klangbild.

Der Name BRAUN (gemeint ist natürlich die alte BRAUN AG) steht seit Jahrzehnten für HiFi. Braun war der erste deutsche Hersteller, der Komponentenanlagen in HiFi-Qualität herstellte. Die neugegründete Braun Electronic GmbH knüpft an diese Tradition an. Sie ist ein zukunftsorientiertes Unternehmen, das sich ausschließlich der Entwicklung, Produktion und dem Vertrieb hochwertiger HiFi- und Videokomponenten widmet.

An der Spitze steht Dr. Godehard Günther - Wissenschaftler, Musikliebhaber und Spezialist auf dem Gebiet der Digital-Technologie in einer Person. Die hochkarätige Entwicklungsmannschaft unter seiner Führung arbeitet von Anfang an Hand in Hand mit den Braun Produktgestaltern zusammen. Denn Form und Funktion sind bei Braun untrennbar.

Nur wenige Meter von der Entwicklungsabteilung liegen die modernen, neu eingerichteten Produktionsanlagen. Umfangreiche Qualitäts- und Endkontrollen stellen sicher, daß die von den Entwicklern geforderten Spezifikationen kompromißlos in die Serie umgesetzt werden und so jedem Kunden zugute kommen.
.
