• Anmerkung : Es ist ein BRAUN Werbetext aus der Werbeabteilung, in der so manches an Problemen "glatt" gebügelt wurde, wie die schwere Geburt des TG60 Bandgerätes und die unausgegorenen Regie Receiver mit ihren eklatanten Trafo und Wärmeproblemen..

.
Bereits Jahrzehnte vor Entstehen der DIN-Norm für Heimstudioanlagen (DIN 45 500) war es das besondere Anliegen der Braun Ingenieure, Geräte mit getreuer Klangwiedergabe zu entwickeln. Der in der Mitte der dreißiger Jahre verbreitete Slogan «Der edle Ton, Braun Tradition» war kein leeres Schlagwort. Schon damals hatten die Braun Ingenieure die Schwachstellen der Wiedergabe kette erkannt.
.
Und ihnen galt ihre besondere Aufmerksamkeit: Magnetische Tonabnehmersysteme mit geringster Ankermasse und permanent- und elektrodynamische Lautsprecherchassis mit der sogenannten Dreipunkt-Außenzentrierung standen aus eigener Entwicklung und Fertigung zur Verfügung. Sie waren die damals bekannte optimale Lösung der weichen Membranaufhängung für gute Baßwiedergabe. Im Empfangsteil Bandfilter mit stufenloser Bandbreitenregelung und klirrfaktorarme Demodulation durch getrennte Regelspannungserzeugung zählten genauso zu den Selbstverständlichkeiten wie klirrarme Niederfrequenzverstärker mit Baß- und Formantschalter und leistungsfähigen Endstufen.
.

Der Krieg unterbrach diese Entwicklung. Sie wurde jedoch sofort nach dessen Ende wieder aufgenommen. Obwohl der ungeheure Nachholbedarf des Marktes auch den Verkauf einfachster Geräte ermöglichte, entwickelten die Braun Ingenieure bald wieder leistungsfähige Phonosuper und Musikschränke. Dann kam die Einführung des UKW-FM-Rundfunks und mit ihm eine Übertragungstechnik, die auch hochwertige Wiedergabe bei Rundfunkempfang ermöglichte. Wenn auch bei dem bis zu diesem Zeitpunkt üblichen Verfahren mit regelbaren Bandfiltern eine Niederfrequenzbandbreite von bis zu 9 kHz für den Ortssender erreichbar war, so lag der erreichbare Störabstand infolge der Amplitudenstörungen nur wenig über 40 dB. In der neuen FM-Technik konnten neue Maßstäbe gesetzt werden. Frequenzgang und Störabstände wurden dem Vermögen des menschlichen Ohres gerecht. Demodulatoren mit Klirrfaktoren um 5% bei mittlerem Hub mußten nach kurzer Übergangszeit neuen Lösungen mit weit besseren Daten weichen.
.

So entstand in den Jahren 1956/57 bei Braun das erste Heimstudiogerät unter dem Namen «Studio 1». Diese Anlage war ihrer Zeit voraus und setzte in mehrfacher Hinsicht Meilensteine:

«Studio 1» war ein echter Vorläufer der heutigen HiFi-Geräte und «Studio 1» war der Vorläufer der heutigen Kompaktgeräte, also Empfangsteil, NF-Verstärker, Plattenspieler in einem Gehäuse — Lautsprecher getrennt. Der Lautsprecher L3war eine großvolumige Baßreflexbox, bei der die Anordnung der 4 Hochtonlautsprecher so gewählt war, daß sich ein großer Öffnungswinkel für die Abstrahlung der hohen Frequenzen ergab.

Die Anlage entstand unter Mitwirkung namhafter Musikexperten, z. B. Prof. Scherchen, Herausgeber der «Gardesaner Blätter». Nicht zuletzt zeichnete sich «Studio 1» durch technisch-funktionelles Design aus, maßgeblich gestaltet von Hans Gugelot, Hochschule für Gestaltung, Ulm. Aufgebaut war «Studio 1» mit für damalige Verhältnisse wegweisenden Besonderheiten.
.

Der Anfang der HiFi-Entwicklung bei Braun war gemacht, lange vor der Geburt der DIN 45 500. Nach Einführung der Schallplattenstereophonie in 1958 folgten die Röhren-Geräte «Studio 2», CSV 30, CSV 60, - Geräte, deren Design in der neuen, eigenen Gestaltungsabteilung entstand. Während «Studio 1» in seinem glasfaserverstärkten Polyestergehäuse noch gewisse Ähnlichkeiten mit den früheren Sperrholzgehäusen in Wickeltechnik hatte, eröffneten die neuen Metallgehäuse völlig neue Wege, die in letzter Konsequenz 1962 zu dem Gerät «Audio 1» führten.

Bei diesem Gerät wurden gänzlich neue Lösungen gefunden. Transistoren waren zu diesem Zeitpunkt nicht mehr unbekannt. In tragbaren Koffergeräten, in Elektronenblitzgeräten hatten sie ihren Siegeszug bereits angetreten. In sogenannten schnurlosen Heimempfängern war ihnen nur ein kurzes Leben beschieden. Im Gerät «Audio 1» wurden sie erstmalig und ausschließlich in einem netzgebundenen Stereo-Kompaktgerät großer Ausgangsleistung (2 x 7 Watt) eingesetzt.

Jetzt war auch die Zeit reif für eine deutsche HiFi-Norm. Das Deutsche HiFi-Institut (DHFI) wurde unter Mitwirkung des Hauses Braun gegründet. Gründungsabsicht war neben Marktaufklärung und Beratung die Schaffung von HiFi-Standards für Deutschland. Diese Aufgabe wurde aber vom Deutschen Normenausschuß aufgegriffen, und unter Mitwirkung von Fachleuten aus der Industrie entstand, anfangs heißumstritten bezüglich der Mindestanforderungen, DIN 45 500. Die Ingenieure der Braun Entwicklung schlugen sich auf die Seite der Verfechter strenger Maßstäbe. Die Vorgeschichte der HiFi-Technik war zu Ende.
.

Bei Braun mit der Überarbeitung der bestehenden Geräte. In der Zwischenzeit hatte auch die Stereophonie im FM-Rundfunk ihren Eingang gefunden, nachdem in Deutschland das amerikanische Hilfsträger-system genehmigt wurde.

«Audio 1» war bereits UKW-Stereo-vorbereitet. Jetzt nach Einführung des Stereorundfunks (Herbst 1963) wurde das HF-Teil im Hinblick auf Stereo verbessert, neue Filter wurden entwickelt, die Bandbreite für guten Phasengang erhöht. Ein neuer Stereodecoder entstand, die Ausgangsleistung wurde auf 2 x 12 Watt erhöht, der Klirrfaktor verbessert. Das neue «Audio 2» war in allen Daten besser, als von DIN 45 500 verlangt. Das Audiogerät stellte jetzt eine Anlage dar, die trotz bester Übertragungsdaten preiswert war und somit eine breitere Kundenschicht für den HiFi-Gedanken erschloß.

.

Auch dieser Baustein hat abgestimmte Vorstufen, als Vorverstärker findet ein Dual-Gate-MOS-Fet Verwendung. Gute Vorselektion wird begünstigt durch das folgende 2-Kreis-Filter hoher Güte. Der Siliziummischer wird gespeist von einem Siliziumoszillator, auch hier mit Emitterstromsteller. Diese Geräte sind mit Stationstasten ausgerüstet, alle variablen UKW-Kreise sind also mit Varicap-Doppeldioden ausgerüstet. Ein Bandfilter mit niederohmiger Auskopplung schließt den Baustein ab.

.

Dieser Verstärker ist für AM 2stufig und für FM 4stufig. 2kreisige LC-Filter hoher Güte bringen hohe Selektion und guten Phasenverlauf. 3 integrierte Schaltkreise als Differenzverstärker dienen der symmetrischen Begrenzung und geringen Kreisverstimmung durch die Begrenzung. Des guten Störimpulsverhaltens wegen und damit zugunsten hoher Fremd-spannungsabstände bei gutem Klirrfaktor wird wie bei fast allen Braun Geräten in einem Ratiodetector demoduliert.

Für AM ist die erste Stufe über 2stufigen Regelverstärker aufwärtsgeregelt und dient zugleich als Regelstromverstärker für den HF-Diodenteiler vor dem Mischer. Die Anzeigeverstärkung ist für AM und FM 2stufig.

Kernstück dieses Verstärkers ist der 6-kreisige Selektionsblock (L-C/Gaußkurve) mit dem folgenden integrierten Schaltkreis, der bei einer Verstärkung von 60dB auch die Hilfsspannungen für Anzeige und UKW-Vorstufenregelung liefert. Als Ratiotreiber dient ein integrierter Differenzverstärker mit guter Begrenzungssymmetrie und geringster Begrenzungsdrift der angeschlossenen Kreise. Der AM-ZF-Verstärker ist mit 2 Siliziumtransistoren und 2-Kreis-Filtern aufgebaut, die Demodulation erfolgt nach einem Einzelkreis. Der aufwärtsgeregelte erste Transistor liefert zugleich den Strom für verzögerte Regelung des AM-Vorkreisdämpfungstransistors.

Dieser FM-ZF-Verstärker hat ausgezeichnete symmetrische Begrenzungseigenschaften durch 5 integrierte Differenzverstärker. Kapazitiv gekoppelte 2-Kreis-Filter mit dem Übertragungsverhalten einer Gaußkurve sichern gutes Phasenverhalten. Hilfsspannungen für Feldstärkeanzeige, Muting und Regelung werden zwischen den Stufen ausgekoppelt. Demodulation durch Ratiodetektor. Der völlig getrennte AM-ZF-Verstärker ist mit 3 Transistoren und induktiv gekoppelten 2-Kreis-Filtern ausgestattet. Ein aufwärtsgeregelter Transistor liefert die Regelspannung für die AM-Vorstufe. Die Demodulation erfolgt nach einem Einzelkreis.

Der ZF-Verstärker dieses Gerätes unterscheidet sich von dem des regie 510 nur durch Einsatz von 4-Kreis-Filtern statt 2-Kreis-Filtem mit Gauß-Durchlaßverhalten zur besseren Selektion im FM-Bereich.
.

.

Für die Stereodecodierung ist ein integrierter Schaltkreis nach dem Phase-Locked-Loop-Prinzip (PLL), d.h. Oszillatorregelung auf minimale Phasendifferenz zu Eingangsspannung, verwendet. In den Ausgängen liegen Impedanzwandler mit 15-kHz-Tiefpassfilter. Zur Unterdrückung von Schwebungsstörungen liegt ein 114-kHz-Sperrkreis im Eingang.

Wie oben 114-kHz-Sperrkreis und «Phase Locked Loop» IS. In den Ausgängen transistoraktivierte RC-Tiefpassfilter.

In diesem Gerät ist ein transistorisierter Decoder mit integriertem Schalter verwendet. 114-kHz-Eingangsfilter und 15kHz-Tiefpasse mit Impedanzwandlern in den Ausgängen sorgen für störungsfreien Empfang.
.

.

Der Entzerrerverstärker ist 3stufig mit Frequenzgangbeeinflussung über Gegenkopplung. Komplementärimpedanzwandler, Komplementärverstärker, transistoraktivierte Höhen- und Tiefensteiler und Rausch- und Rumpelfilter kennzeichnen die Technik des Vorverstärkers. Die Komplementärendstufe mit kapazitiver Auskopplung ist elektronisch gesichert, reagierend auf Strom und Spannung der Endstufe und Strom des A-Treibers.

Entzerrerverstärker, Vorverstärker und Klangregelnetzwerk wie audio 308. Die Endstufe hat einen Eingangsdifferenzverstärker mit spannungsgesteuerter Stromquelle zur Auskopplung in den A-Treiber. Diesem folgen komplementärsymmetrische Endstufen in Darlington-Schaltung mit diskreten Transistoren, direkt auskoppelnd (symmetrisches Netzteil). Die Endstufe ist geschützt gegen Unteranpassung und Kurzschluß durch spannungsabhängige Strombegrenzung. Bei Überschreiten der maximal zulässigen Kühlkörpertemperatur wird die Last durch Thermoschaiter und Relais abgeschaltet.

Ein 3stufiger Eingangsverstärker kann in dem Gegenkopplungszweig über den Betriebsartschalter umgeschaltet werden in Verstärkung und Frequenzgang für Phonoentzerrung. Neben Lautstärke- und Pegelsteller folgen transistoraktivierte Höhen- und Tiefensteller sowie Rausch- und Rumpelfilter. Die Endstufe ist quasikomplementär mit Kondensatorauskopplung. Die Endstufe wird durch eine Strombegrenzerschaltung sowie durch Kurzschlußautomatik, bestehend aus einer bistabilen Kippstufe und einem Ansteuernetzwerk, gegen Überlastung durch Unteranpassung und Kurzschluß geschützt.

Bei Überschreiten der maximal zulässigen Kühlkörpertemperatur schaltet ein Thermoschaiter die Betriebsspannung der Endstufe wechselstromseitig ab.

.

.

Eventuell auftretende magnetisch bedingte Erschütterungen (Polsprünge) am extrem langsam laufenden Motor (500 U/Min.) werden durch eine spezielle Spiralfederaufhängung vom Chassis ferngehalten. Der Antrieb über Riemen, im Gegensatz zu direktem Antrieb über Reibrad, ermöglicht die ausgezeichneten Werte von Rumpelfremdspannungs- und Rumpelgeräuschspannungsabstand.

Der Plattenteller ist dynamisch ausgewuchtet. Sein ausgezeichnetes Schwungmoment resultiert aus der Verlagerung der trägen Masse zum äußeren Rand hin. Um Rumpelgeräusche des Plattentellerlagers zu vermeiden, läuft die polierte Kugelkuppe der Tellerachse auf einer Polyamidscheibe im Plattenteller. Diese Art der Lagerung ist wartungsfrei und sichert ein minimales Reibungsmoment. Die Aufhängung des Chassis erfolgt durch Schraubenfedern mit einem rei-bungsdämpfenden Gummikern, die Parallelverschiebungen gestatten, Kippverschiebungen aber vermeiden.

Damit ist eine hervorragende Erschütterungsunempfindlichkeit erreicht. Die Federelemente wurden symmetrisch um den Schwerpunkt des Chassis angeordnet, um Torsionsschwingungen auszuschließen. Der in 4 Präzisionskugellagern kardanisch gelagerte Tonarm aus leichtem Aluminiumrohr ist besonders lang. Die Antiskatingeinrichtung vermeidet Abtastverzerrungen und erfolgt über eine Schraubenfeder. Sie arbeitet völlig reibungsfrei. Der Wert kann höchstgenau und stufenlos eingestellt werden.
Das durch Antiskatingkraft bedingte Versetzen des Tonarmes nach außen beim Absenken auf die Schallplatte wird durch eine Gummikappe auf dem Absenkstift verhindert.

Das durch Antiskatingkraft bedingte Versetzen des Tonarmes nach außen beim Absenken auf die Schallplatte wird durch eine Gummikappe auf dem Absenkstift verhindert. Soll die Platte automatisch abgespielt werden, genügt ein leichtes Schwenken des Start-Stop-Schalters, um den Abtastvorgang einzuleiten. Der Tonarm hebt ab, schwenkt über die Einlaufrille der Platte. Nach dem Abspielen geht der Arm in seine Ruhestellung zurück. Danach schaltet sich das Gerät selbst aus. Wird der Tonarm manuell aufgesetzt, wird nach dem Abspielen der Platte der Tonarm automatisch abgehoben, zurückgeschwenkt und abgesenkt. Anschließend schaltet sich das Gerät selbständig wieder aus.

Eine Absenkvorrichtung mit Flüssigkeitsdämpfung durch hochviskoses Silikonöl garantiert schonendes Aufsetzen des Abtastdiamanten auf die Schallplatte.
Der Tonausgang wird bei abgeschaltetem Gerät und bei Ablauf der Automatik kurzgeschlossen, um Störgeräusche auf den Verstärker zu vermeiden.

Der PS 500 ist mit einem 4poligen Synchronmotor ausgerüstet, der über eine Gummilagerung am Grund-Chassis befestigt ist. Das Grundchassis ist fest mit dem Gehäuse verbunden. Der Antrieb erfolgt über ein Reibrad, Zwischenrolle und einen Antriebsriemen, der gleichzeitig als Rumpelfilter wirkt. Die überragende Werte für Rumpelgeräuschspannungsabstand, Rumpelfremdspannungsabstand und eine ausgezeichnete Trittschallisolierung werden dadurch erzielt, daß der schwere Plattenteller und der hochwertige Tonarm isoliert vom Grundchassis durch ein federndes und ölhydraulisch gedämpftes Zwischenchassis getragen werden. Die Anordnung der Feder- und Dämpfungselemente ist symmetrisch zum Schwerpunkt des Zwischenchassis. Einschalter, Wähler und Lifthebel sind auf dem äußeren festen Gehäuse angebrach Der schwere Plattenteller ist auf der polierten Kugelkuppe der Tellerachse reibungsarm gelagert.

Der in 4 Präzisionslagern gelagerte Tonarm aus leichtem Aluminiumroh ist mit 3 justierbaren Gegengewichten dynamisch ausgewuchtet und damit lagenunabhängig. Das Tonarmgegengewicht ist in Gummi elastisch gelagert, um die Bedämpfung der Tonarmresonanz zu verbessern.

Die Antiskatingkompensation vermeidet Abtastverzerrungen und erfolgt über eine Schraubenfeder. Sie arbeitet völlig verzerrungsfrei. Der Wert kann höchstgenau und stufenlos eingestellt werden. Das durch die Antiskatingkraft bedingte Versetzen des Tonarmes nach außen beim Absenken auf die Schallplatte wird durch einen Gummiring auf dem Absenkstift verhindert. Der Tonausgang wird bei abgeschaltetem Gerät kurzgeschlossen, um Störgeräusche auf den Verstärker zu vermeiden.

Der Braun Quadro-Plattenspieler PSQ 500 unterscheidet sich vom PS 500 durch das JVC-4 MD 20 X-Abnehmersystem mit erweitertem Frequenzgang bis ca. 50 000 Hz und ein kapazitätsarmes Spezialkabel mit Cinch-Stecker. Dieses Kabel ermöglicht die Übertragung der hohen Frequenzen ohne Verlust.

.

Das Laufwerk des TG 1000 arbeitet mit 3 Motoren. Die beiden Wickelmotoren sind kugelgelagerte Asynchron-Außenläufermotoren. Als Tonmotor wird ein elektronisch geregelter, kollektorloser Gleichstrommotor verwendet. Für konstanten, vom Wickeldurchmesser unabhängigen Bandzug und niedrigste Schlupfwerte sorgt eine photoelektrisch gesteuerte Regelung an beiden Wickelmotoren.

Ein neuartiges elektromechanisches Bremssystem ermöglicht schnellen, aber bandschonenden Stop aus hohen Umspulgeschwindigkeiten. Selbst die empfindlichen Triple-Bänder können verwendet werden. Für Aufnahme, Wiedergabe und Löschen sind 3 getrennte Magnetköpfe (wahlweise 2- oder 4-Spur-Technik) eingebaut. Die Magnetköpfe für Aufnahme und Wiedergabe sind V-förmig angeordnet. Dadurch wird eine größere Bandausnutzung erreicht. Ein stabiler Druckgußkopfträger enthält außer den Köpfen und ihren Einstellelementen alle Bandführungen.

Die Aussteuerung zeigen 2 geeichte Drehspulinstrumente mit Spitzenwertanzeige an. Das TG 1000 hat ein eingebautes 2kanaliges Mischpult. Mit Drucktaste kann zwischen pegelgleicher Vorband- und Hinterbandkontrolle gewählt werden. Eingebaut ist eine Multiplayeinrich-tung, die das Überspielen von einer Spur auf die andere - bei gleichzeitiger Zumischung eines weiteren Signals — ermöglicht. Das sonst übliche Bandrauschen ist in höchstem Maße unterdrückt. Die Laufgeräusche des TG 1000 sind so stark reduziert.

Eine der wichtigsten Eigenschaften - das Gewicht ist mit 20 kg erstaunlich hoch. Das Gerät ist - da ohne Tragegriff - kaum tragbar.

UKW-Baustein mit 4fach-Drehkondensator in kommerzieller Bauweise. Alle Stufen sind in getrennten Kammern. Die Eingangsstufe hat eine FET-Kaskodenschaltung und einen Dual-Gate-FET-Mischer mit getrenntem Oszillator. Dadurch werden Großsignalverhalten, Nebenwellendämpfung, Spiegelselektion, ZF-Festigkeit und Störstrahlsicherheit optimiert.

Der 6stufige FM-Zwischenfrequenz-Baustein mit integrierten Schaltkreisen, 4-Kreis-Bandfilter und Ratio-Demodulator gewährleistet geringen Klirrfaktor, hohe Störunterdrückung, großen Störabstand und sehr gute dynamische Selektion. Die logarithmische Anzeige über 5 Dekaden von 2uV bis über 50mV dient zur Ausrichtung einer drehbaren UKW-Antenne.

Zur Unterdrückung von Störungen im nicht benötigten Niederfrequenzband ab 53kHz aufwärts dient ein Schaltdetektor mit 114-kHz-Filter. Durch einen IC-Schaltdemodulator wird die optimale Kanaltrennung von 40dB erreicht. Steile 15-kHz-Tiefpassfilter in beiden Ausgängen unterdrücken Pilotton- und Hilfsträgerreste. Die große Pilotton-Selektion vermeidet Interferenz im Niederfrequenzbereich (BFC bei 14 kHz 3%).

Gutes Großsignalverhalten in den amplitudenmodulierten Bereichen durch Bandfilter-Eingang, getrennten Oszillator und 3fach-Drehkondensator- abstimmung. Großer Störabstand und gute Selektion durch einen getrennten aufwärtsgeregelten 3stufigen Zwischenfrequenzver-stärker mit 2stufigem Regelverstärker zur Erweiterung des Anzeigebereichs.
.

Der CSQ 1020 hat 3stufige gleichstromgekoppelte Phono-Steckbausteine mit einer Leerlaufverstärkung > 100dB. Durch die große Gegenkopplung wird auch bei tiefen Frequenzen ein Klirrfaktor von < 0,08% erreicht. 4kanalige hochohmige Eingänge für Band, Monitor und 2 x Reserve mit 2stufigen Impedanzwandlern gewährleisten einen sehr großen Fremdspannungsabstand, geringen Klirrfaktor und hohe Übersteuerungssicherheit (mehr als 25 dB).

Reserve 1 ist durch Steckbausteine umrüstbar. Ein Stereomikrophon kann angeschlossen werden. Durch Bestücken mit zwei 3stufigen gleichstromgekoppelten Mikrobausteinen, deren Empfindlichkeit in den Grenzen von 90-300 uV, im Gegenkopplungszweig, regelbar ist, wird ein sehr niedriger Klirrfaktor erreicht. Große Fremdspannungsabstände ergeben sich durch Eingangstransistoren mit niedriger Rauschzahl (3dB, typ, 1,4 dB) und deren optimalen Arbeitspunkt.

Betriebsartwahlmöglichkeiten: Mono, Stereo, Quadro, 2-Kanal, 4-Kanal, SQ-Decodierung und externe RM-Decodierung. Der 4fach-Lautstärkesteller ist gehörrichtig beschaltet und ermöglicht Anhebungen von 13dB bei 100 Hz und 7dB bei 10 kHz. Bei linear wird der Pegel angehoben.

Die Klangregelnetzwerke sind mittensymmetriert (elektrische Mitte = mechanische Mitte). Durch den nachfolgenden 2stufigen Verstärker werden erreicht: kleiner Klirrfaktor durch große Gegenkopplung, geringes Rauschen durch optimale Arbeitspunkteinstellung und niederohmigen Ausgang für die nachfolgende Filterstufe. Die Anschlußmöglichkeit mehrerer Endverstärker bzw. Verstärker-Lautsprechereinheiten pro Kanal ist gegeben durch aktive 2stufige Filter mit 3dB Einsatzpunkten und 12dB oktave Flankensteilheit bei 60 Hz, 4,5 kHz und 11 kHz (durch die zweite Stufe niederohmiger Ausgang).

Die 2stufigen, steckbaren, gleichstromgekoppelten Kopfhörerverstärker mit komplementär-symmetrischer Endstufe gewährleisten gute Mittenspannungsstabilisierung und geringen Klirrfaktor.

Die SQ-Decodierung mit integrierter Schaltung hat Allpaßnetzwerke in Wienbrückenform für Bandbreiten von 100 Hz bis 10 kHz und Überblendwiderstände für die Trennung zwischen centerfront und centerback.
.

Der CD-4 ist ein Quadro-Demodulator für das diskrete 4-Kanal-System. Daraus erklärt sich auch seine technische Konzeption. Das Ziel der 4-Kanal-Stereophonie oder auch Quadrophonie ist es, dem Hörer zusätzlich die Hallkomponente des Konzertsaales zu vermitteln. Die technischen Experimente in dieser Richtung haben bisher 3 verschiedene Quadro-Systeme hervorgebracht: das diskrete System, das Matrix-System und das Delay-Verfahren. In dieser Reihenfolge sind auch die Ergebnisse hinsichtlich der Kanaltrennung zu sehen.

Bei dem diskreten 4-Kanal-System erscheint auf der Schallplatte an Stelle des linken Kanals ein Summensignal aus Lv + Lh und an Stelle des rechten Kanals ein Summensignal Rv + Rh. Zusätzlich wird in jedem der beiden Kanäle links und rechts ein mit dem Differenzsignal frequenzmodulierter 30-kHz-Träger aufgenommen. Diese Differenzsignale setzen sich aus Lv/Lh bzw. Rv/Rh zusammen. Durch die Demodulation des modulierten Trägers werden diese Differenzsignale wiedergewonnen. Summen- und Differenzsignale werden einer Matrix zugeführt, die durch Addieren und Subtrahieren die Original- 4-Kanal-Information bildet. Das Summensignal mit einer Bandbreite von 15 kHz ist auf übliche Weise in die Platte geschnitten. Der 30-kHz-Träger wird zwischen 20 und 45 kHz asymmetrisch frequenzmoduliert (-10kHz + 15kHz).

Der regie 510 hat einen UKW-Baustein mit 4fach-Drehkondensator in kommerzieller Bauweise. Alle Stufen befinden sich in getrennten Kammern. Die Eingangsstufe hat eine FET-Kaskodenschaltung und Dual-Gate-FET-Mischer mit getrenntem Oszillator. Hierdurch werden Großsignalverhalten, Nebenwellendämpfung, Spiegelselektion, ZF-Festigkeit und Störstrahlsicherheit optimiert. Der FM-Zwischenfrequenz-Baustein hat 6 bandfiltergekoppelte integrierte Schaltkreise und einen Ratio-Demo-dulator. Damit werden geringer Klirrfaktor, hohe Störunterdrückung, großer Störabstand und sehr gute dynamische Selektion erreicht.

Eine logarithmische Anzeige über 5 Dekaden von 2uV bis über 50mV dient der Ausrichtung einer drehbaren UKW-Antenne. Schaltdecoder mit Filter unterdrücken Störungen im nicht benötigten Niederfrequenzband ab 53 kHz aufwärts. Der IC-Schaltdemo-dulator bewirkt optimale Kanaltrennung, steile 15-kHz-Tiefpassfilter in beiden Ausgängen unterdrücken Pilotton- und Hilfsträgerreste. Durch große Pilotton-Selektion werden Interferenzen im Niederfrequenzbereich vermieden.

In den amplitudenmodulierten Bereichen bewirken Bandfilter-Eingang, getrennter Oszillator und 3fach-Drehkondensatorabstimmung gutes Großsignalverhalten. Großer Störabstand, gute Selektion und erweiterter Anzeigebereich werden durch getrennte, aufwärtsgeregelte 3stufige Zwischenfrequenz-verstärker mit 2stufigem Regelverstärker erreicht. Der Niederfrequenzverstärker mit 3stufigem Eingangsteil für Phono, Reserve, Band- bzw. Hinterbandkontrolle hat große Übersteuerungsreserven. Lineare Frequenzen bei Nullstellung der Höhen- und Tiefenregler sind garantiert. Die Endstufen sind geschützt durch Strombegrenzungsschaltung, Kurzschlußautomatik und Temperaturabschaltung.

• Anmerkung : Irgendwo stand es dann, daß die Lautsprecher der 2 x 55 Watt Endstufen (immer noch) kondensatorgekoppelt seien. Und das machte im Tieftonbereich einges an Impulsverlusten aus.

.

.

fast wie regie 510

.

.

.

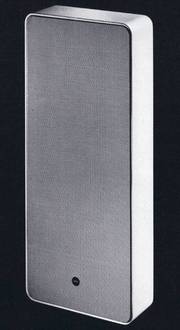

• Anmerkung : Das mit der gewölbten Verkleidung stimmt bei unseren L810 nicht, die Front ist exakt eben.

.

Die Leistungsverstärker befinden sich zusammen mit den Steuerelementen und der Frequenzweiche in einem servicegerechten Einschub. Jedes der 3 Lautsprechersysteme wird direkt angesteuert durch einen dem System zugeordneten Leistungsverstärker. Die Signale vom Vorverstärker werden also ohne Umwege und ohne Leistungsabfall über die einzelnen Endverstärker unmittelbar an die Lautsprechereinheiten weitergeleitet. Der Leistungsabfall durch die sonst üblichen Frequenzweichen entfällt. Die Eingangsempfindlichkeit der 3 Leistungsverstärker kann mit Hilfe des Pegelstellers auf die Ausgangsspannung des Vorverstärkers abgestimmt werden.

Der Hochton- und der Tieftonkanal können getrennt eingepegelt werden. Damit ist eine ideale Abstimmung des Klangbildes auf die jeweilige Raumakustik möglich. Mittels einer vom Netzteil des Vorverstärkers gelieferten Schaltspannung von 30V (Gleichspannung) besteht die Möglichkeit, sämtliche Lautsprecher ferngesteuert oder direkt durch den Netzschalter einzuschalten. Die optimale Weitwinkelabstrahlung wird durch die von vorn eingebauten Hoch- und Mittelton-Lautsprechersysteme mit Kalottenmembrane erreicht, die gleichzeitig das richtige Verhältnis von direktem zu indirektem Schallanteil garantieren.

• (Anmerkung : Das mit dem indiekten Schallanteil der LV 720 habe sogar ich nicht verstanden.)

Für quadrophonischen Betrieb oder die Beschallung mehrerer Räume sind Anschlußmöglichkeiten für weitere LV 720 oder LV 1020 vorhanden.
.

.

Die Leistungsverstärker befinden sich zusammen mit den Steuerelementen und der Frequenzweiche in einem servicegerechten Einschub. Jedes der 3 Lautsprechersysteme wird direkt angesteuert durch einen dem System zugeordneten Leistungsverstärker. Die Signale vom Vorverstärker werden also ohne Umwege und ohne Leistungsabfall über die einzelnen Endverstärker unmittelbar an die Lautsprechereinheiten weitergeleitet. Der Leistungsabfall durch die sonst üblichen Frequenzweichen entfällt. Die Eingangsempfindlichkeit der 3 Leistungsverstärker kann mit Hilfe des Pegelstellers auf die Ausgangsspannung des Vorverstärkers abgestimmt werden.

Der Hochton-, der Mittelton- und der Tieftonkanal können getrennt eingepegelt werden. Damit ist eine ideale Abstimmung des Klangbildes auf die jeweilige Raumakustik möglich.

Mittels einer vom Netzteil des Vorverstärkers gelieferten Schaltspannung von 30 V (Gleichspannung) besteht die Möglichkeit, sämtliche Lautsprecher ferngesteuert oder direkt durch den Netzschalter einzuschalten. Die optimale Weitwinkelabstrahlung wird durch die von vorn eingebauten Hoch- und Mittelton-Lautsprechersysteme mit Kalottenmembrane erreicht, die gleichzeitig das richtige Verhältnis von direktem zu indirektem Schallanteil garantieren.
Für quadrophonischen Betrieb oder die Beschallung mehrerer Räume sind Anschlußmöglichkeiten für weitere LV 720 oder LV 1020 vorhanden.

.

.

Der KH 1000 ist ein dynamischer Kopfhörer in echter HiFi-Qualität. Er besitzt einen besonders leichten Bügel, gut abdichtende, große Ohrmuscheln und ein 3 m langes Anschlußkabel mit DIN-Stecker. (Das war dieser blöde Würfelstecker, den keiner haben wollte.)
Der KH 1000 läßt sich an HiFi-Stereoverstärker verschiedener Größen und Leistungsstufen anschließen, wodurch die einzelnen Tonfrequenzträger wie Rundfunkempfangsteile, Plattenspieler oder Tonbandgeräte abgehört werden können.

Das Fußgestellsystem ist nach dem Anbauprinzip konstruiert, beliebig variierbar und ausbaufähig für alle Braun HiFi-Stereogeräte. Die Systemuntergestelle können frei im Raum oder an der Wand stehen. Sie lassen sich für jedes Gerät getrennt oder zusammenhängend aufstellen. Die Grundeinheit besteht aus 2 Füßen und einer Verbindungsplatte, jeder weitere Baustein aus einem Fuß und einer Verbindungsplatte. Die Maße der Platten richten sich nach der Größe der einzelnen Geräte, die Metallfüße sind alle gleich.
Das Fußgestell für Lautsprecher besteht aus 2 Einzelfüßen und ist passend für die Lautsprechereinheiten L 710/1, L 810/1 und die Lautsprecher-Verstärker-Einheiten LV 720, LV 1020.

Alle Braun Geräte können grundsätzlich auch mit HiFi-Geräten anderer Fabrikate kombiniert werden. Voraussetzung ist, daß die Anschlußwerte mit den entsprechenden Daten der Braun Geräte übereinstimmen. Empfehlenswert sind Ergänzungen aus dem Braun Programm, die in Qualität und Aussehen aufeinander abgestimmt sind.

Die in der nachfolgenden Tabelle zusammengestellten Gerätekombinationen sind Empfehlungen von Braun. Je nach geforderter Leistung und Verwendungszweck kann eine Braun Anlage auch individuell zusammengestellt werden.

Das Tonbandgerät TG 1000 ist ein absolutes Spitzengerät mit den Qualitätsmerkmalen professioneller Studiogeräte. Es kann deshalb sowohl bei den hochqualifizierten, leistungsstarken Studioanlagen als auch bei den kompakten HiFi-Stereoanlagen der 8°-Linie eingesetzt werden.

• Anmerkung : Diese Empfehlungen gab es fast bei jedem Hersteller, der versuchte, möglichst viel aus seinem eigenen Programm zusammen zu verkaufen. Bei BRAUN gab es damals einen großen Wirbel, als die Marketing-Leute feststellten (erkennen mußten), daß 90% aller L710/L715 nicht mit BRAUN Receivern oder BRAUN Steuergeräten verkauft wurden. Von den L710/L715 wurden angeblich an die 140.000 Stück produziert, ein kleines Wunder für eine "kleine" Firma. Die Hifi-Sparte war ja nur etwa ein Viertel von allen 4 BRAUN Produkt-Bereichen.

.

.

• 1. Allgemeine Einführung
• 2. Ambience
• 3. CD-4
• 4. Decoder
• 5. Demodulator
• 6. Differenzinformation
• 7. Diskrete Quadrophonie
• 8. Encoder
• 9. Hall
• 10. Hardware
• 11. HF
• 12. HiFi
• 13. IC
• 14. Kompatibel
• 15. Laufzeit
• 16. Logik
• 17. Matrix
• 18. Matrix-Quadrophonie
• 19. Monophonie
• 20. NF
• 21. Pseudo-Quadrophonie
• 22. QS
• 23. Quadrophonie
• 24. Quadrophonie vom Tonbandgerät
• 25. Quadrophonische Rundfunksendungen
• 26. Räumliche Information
• 27. RM
• 28. Shibata-Nadel
• 29. Software
• 30. SQ
• 31. Stereoanlageerweiterung
• 32. Stereophonie

.

Alle Quadro-Verfahren haben ein Ziel: die klanglichen und räumlichen Einzelheiten des Originals im Wohnbereich getreu wiederzugeben. Die Klangtreue wird schon von HiFi-Stereoanlagen erbracht. Die Räumlichkeit des Klanges zu vermitteln ist jedoch Aufgabe der Quadrophonie. Wie das geschieht, ist nicht nur von der Anlage abhängig oder davon, ob ein Matrix- oder Diskret-Quadrophonieverfahren verwendet wird. Vielmehr sind die Ursprungsaufnahme und die Abmischung für die Schallplatte dafür zuständig, wie die räumlichen Verhältnisse bei der Wiedergabe im Raum verteilt sind. Wird z. B. bei der Abmischung der Zuhörer mitten ins Orchester plaziert, dann ist es unmöglich, diese Positionierung bei der Wiedergabe zu korrigieren, ohne einiges an rückwärtiger Information zu verlieren. Werden die hinteren Kanäle leiser gestellt, wird diese Information nur leiser, aber nicht nach vorn verschoben - die vorderen Kanäle werden in Relation zu den rückwärtigen etwas lauter.

Erstrebenswert ist bei Orchesterdarbietungen selbstverständlich eine Positionierung des Zuhörers vor dem Orchester. Diese Positionierung kann nur bei der Aufnahme und der späteren Abmischung erfolgen. Zeitgenössische Musik kann und wird zum Teil auch schon als «Rundumgeschehen» aufgenommen. Bei dafür geeigneten Musikstücken ist diese Art vollkommener Berieselung durchaus positiv, zumal die notwendigen Lautstärken sich in Grenzen halten. Im Gegensatz zu den Lautstärken herkömmlicher Stereomusik, die notwendig sind, um diesen Effekt zu erzielen.

Es wird schon aus dieser kurzen Erläuterung klar, daß Quadrophonie nur erfolgreich wiedergegeben werden kann, wenn die 4 Kanäle möglichst gleich ausgelegt sind, d. h, alle 4 Verstärkerkanäle und Lautsprecherboxen sollten vom gleichen Typ sein. Eine solche Bestückung verhindert Klang- und Lautstärkesprünge, die bei ungleicher Kanalgüte entstehen würden.

.

• 2. Ambience: siehe 26. Räumliche Information
• 3. CD-4:
  Eine Bezeichnung für das Compatible- Discrete- 4-Kanal-Plattenaufzeichnungsverfahren. Von Japan Victor Company (JVC bzw. NIVICO) und RCA entwickelt. Wirkungsweise: Jede der beiden Rillenflanken einer CD-4-Schallplatte überträgt im NF-Bereich ein Summensignal. Die Außenflanke enthält rechts vorn + rechts hinten, die Innenflanke enthält links vorn + links hinten. Durch diese Summensignale wird eine CD-4-Schallplatte mit Stereo kompatibel. Jede der beiden Rillenflanken überträgt zusätzlich auch ein Differenzsignal. Die Außenflanke enthält rechts vorn — rechts hinten, die Innenflanke enthält links vorn — links hinten. Diese Differenzsignale werden auf einen 30-kHz-Träger "aufmoduliert" und sind in diesem Zustand nicht hörbar. Die CD-4-Schallplatte enthält also je Rillenflanke ein Summensignal in einem Bereich von 20 Hz bis 15 kHz und ein Differenzsignal auf einem 30kHz-Träger bei einem Frequenzhub von +15 -10kHz. Um solche CD-4-Schallplatten abzutasten, wird also ein Tonabnehmersystem mit einem Übertragungsbereich von 20Hz bis 45kHz benötigt. Der erweiterte Frequenzbereich wird durch eine Spezialnadel - die Shibata-Nadel - abgetastet.
• 4. Decoder:
  Eine elektronische Schaltung, die von den 2 codierten Informationen einer Matrix-Quadrophonieaufzeichnung auf Schallplatte, Tonband oder vom Rundfunk 4 Kanäle wiederherstellt.
• 5. Demodulator:
  Eine elektronische Schaltung, die die 2 NF-Signale und die 2 frequenzmodulierten HF-Signale (ähnliches Verfahren wie bei den UKW-Stereosendern) einer CD-4-Aufzeichnung in 4 NF-Signale zerlegt.
• 6. Differenzinformation:
  Das durch das schaltungsmäßige Zusammenführen des linken und rechten Stereokanals gewonnene Signal für die rückwärtigen Lautsprecherboxen. In den Kanälen zueinander gleichphasige Signale werden je nach Phase in der linken bzw. rechten hinteren Lautsprecherbox hörbar. In den Kanälen zueinander gegenphasige Signale löschen sich gegenseitig aus. Diese Methode wird häufig für Pseudo-Quadrophonieschaltungen benutzt. Eine solche Differenzinformation ist bei der ursprünglichen Aufnahme nicht für die Wiedergabe bestimmt gewesen und hat daher mit der originalgetreuen Wiedergabe nur wenig gemeinsam.
• 7. Diskrete Quadrophonie:
  4-Kanal-Aufzeichnungs- und Wiedergabeverfahren, bei denen die 4 Kanäle bei der Übertragung voneinander getrennt gehalten werden (hierzu gehören CD-4-Platten und 4-Kanal-Tonbänder).
• 8. Encoder:
  Eine elektronische Matrixschaltung, die die 4 Ursprungskanäle einer quadrophonischen Aufnahme in 2 Kanäle kombiniert (codiert), um deren Speicherung in einer Plattenrille (2 Rillenflanken) zu ermöglichen.
• 9. Hall:
  Künstliche Verzögerung eines Signals. Wenn das ursprüngliche Signal «verhallt» wird, bekommt es ein Echo. Die Reflexionslaufzeit einer Halle oder eines Konzertsaales kann bei der Aufnahme künstlich hinzugefügt werden (siehe auch Laufzeit).
• 10. Hardware:
  Englische Bezeichnung für Geräte, die Tonträger (Tonbänder, Platten usw.) benötigen, um ihre Funktion zu erfüllen — stammt aus der Computerindustrie.
• 11. HF:
  Kurzbezeichnung für Hochfrequenz. Dieser Bereich beinhaltet Frequenzen oberhalb 20.000 Hz und ist daher nicht hörbar.
• 12. HiFi:
  Kurzform für «High-Fidelity» = «Höchste Klangtreue». Ein Begriff für die Wiedergabequalität.
• 13. IC:
  Kurzbezeichnung von «Integrated Circuit» (engl.), zu deutsch «Integrierte Schaltung» (IS). Solche Schaltungen ersetzen auf kleinstem Raum eine Großzahl Bauelemente herkömmlicher Art.
• 14. Kompatibel:
  Bedeutet im allgemeinen zusammenpassend. Quadrophonische Tonträger (Platten, Tonbänder) werden als kompatibel bezeichnet, wenn sie außer der Fähigkeit, quadropho-nische Darbietungen wiederzugeben, auch bei stereophonischer Abspielung sämtliche Informationen übermitteln. Die quadrophonischen Verfahren SQ, CD-4 und QS sind mit Stereo kompatibel. Quadrophonische Platten, nach diesen Verfahren codiert, können auf einer vorhandenen Stereoanlage ohne Informationsverlust stereophon abgespielt werden. Bei Erweiterung der Anlage auf Quadrophonie oder beim Kauf einer Quadrophonieanlage können die gleichen Platten quadrophonisch abgehört werden.
• 15. Laufzeit:
  Die Zeit, die der Schall braucht, um vom Schallerzeuger (Sänger, Orchester usw.) bis zum Ohr (oder Mikrophon bei der Aufnahme) zu gelangen. Reflexionslaufzeit ist daher die Zeit, die der Schall braucht, um vom Schallerzeuger über eine reflektierende Fläche (Boden, Wand, Decke usw.) bis zum Ohr (oder Mikrophon) zu gelangen. Solcher indirekter Schall bildet die räumliche Information einer Aufnahme (siehe auch räumliche Information).
• 16. Logik:
  Eine elektronische Zusatzschaltung für den SQ-Decoder, die die Kanaltrennung verbessert.
• 17. Matrix:
  Geordnetes Schema von Werten, für das bestimmte Rechenregeln gelten. In der Quadrophonie wird eine Matrixschaltung eingesetzt, um die unterschiedlichen Informationen (positive, negative, phasenverschobene), die nach der Aufnahme nach einem bestimmten Schema codiert waren, wieder in ihre Ausgangsform (oder annähernd) zurückzuver-wandeln.
• 18. Matrix-Quadrophonie:
  4-Kanal-Aufzeichnungs- und Wiedergabeverfahren, bei denen die 4 Kanäle für die Übertragung in 2 Kanälen zusammengefaßt werden (hierzu gehören die Verfahren SQ, QS [RM]).
• 19. Monophonie:
  Ein Begriff für das Wiedergabeverfahren durch einen Kanal (1 Lautsprecherbox).

.

.

• 20. NF:
  Kurzbezeichnung für Niederfrequenz. Dieser Bereich beinhaltet Frequenzen bis ca. 20.000 Hz. Der Mensch kann je nach Alter Frequenzen bis ca. 18 000 Hz hören.
• 21. Pseudo-Quadrophonie:
  Wiedergabe stereophoner Schallplatteninformation über 4 Lautsprecherboxen. Um einen «Effekt» zu erzielen, wird häufig eine Differenzinformation von den beiden Stereokanälen gebildet (siehe auch Differenzinformation).
• 22. QS
  Kurzbezeichnung für Quadrosonic, ein Matrix-Quadrophonieverfahren. Von Sansui entwickelt, wird auch RM genannt. Wirkungsweise: Die 2 rückwärtigen Kanäle einer 4kanaligen (also quadrophonischen) Aufnahme werden zuerst um jeweils +90° bzw. — 90° phasenverschoben und dann zusammen mit den beiden anderen (vorderen) Kanälen in eine Matrixschaltung gegeben. Das daraus resultierende komplexe 2-Kanal-Signal enthält pro Kanal eine Verschlüsselung aller 4 Quadrophoniekanäle. Die Decodierung erfolgt analog der Codierung.
• 23. Quadrophonie:
  Ein Begriff für das Wiedergabeverfahren durch 4 Kanäle (4 Lautsprecherboxen), bei dem die 4 Kanäle unterschiedliche Informationen wiedergeben.
• 24. Quadrophonie vom Tonbandgerät:
  4-Kanal-Tonbandgeräte nehmen 4 separate Tonkanäle auf 4 getrennten Tonbandspuren auf. Die Wiedergabe erfolgt analog. Hierzu wird die ganze Tonbandbreite benutzt, und die 4 Kanalinformationen werden nach den Spuren numeriert: Spur 1 = links vorn Spur 2 = links hinten Spur 3 = rechts vorn Spur 4 = rechts hinten. Aus dieser Anordnung ist ersichtlich, daß Quadrophonietonbänder, nach diesem Prinzip bespielt, folgende Wiedergabemerkmale besitzen:
  1. Quadrophonie von einem 4-Kanal-Tonbandgerät ist diskrete Quadrophonie.
  2. Solche Tonbänder sind kompatibel mit Stereo-Halbspur-Tonbandgeräten; links vorn und links hinten werden im linken Kanal der Anlage, rechts vorn und rechts hinten werden im rechten Kanal der Stereoanlage wiedergegeben. Bei Viertelspur-Tonbandgeräten wird die gesamte hintere Information (Spuren 2 und 4) nicht wiedergegeben.
  Zur Tonbandaufnahme stehen verschiedene Tonquellen zur Verfügung, die quadrophonische Wiedergabe erlauben:
  1. Mikrophon: 4 Mikrophone können benutzt werden, um 4 getrennte Informationen auf ein 4-Kanal-Ton-bandgerät aufzunehmen.
  2. Diskrete Quadrophonieschallplatten (CD-4); diese Art quadrophonische Tonkonserve muß erst demoduliert werden, dann wird ein 4-Kanal-Tonbandgerät zur Aufnahme der 4 diskreten Kanäle verwendet. Stereotonbandaufnahmen nicht demodulierter CD-4-Schallplatten enthalten alle notwendigen Informationen für die Stereowiedergabe, können jedoch nicht nachträglich demoduliert werden, um die quadrophonische Wiedergabe zu ermöglichen.
  3. Matrix-Quadrophonie-Schallplatten und -Rundfunksendungen (z. B. SQ); Schallplatten, nach einem Matrix-Quadrophonieverfahren codiert, können auf ein gutes Stereotonbandgerät aufgenommen werden. Die codierte Information bleibt auf dem Tonband erhalten und wird erst bei der Wiedergabe decodiert (wie auch eine Matrix-Quadrophonieschallplatte).
• 25. Quadrophonische Rundfunksendungen:
  1. Matrix-Quadrophonieverfahren; Platten, nach einem der Matrix-Quadrophonieverfahren codiert, können schon heute von den meisten Stereo ausstrahlenden UKW-Sendern gesendet werden, da nur 2 Kanäle für die Übertragung notwendig sind. Programme, die im Rundfunkstudio quadrophonisch aufgenommen werden, müssen vor dem Senden codiert werden, um die 4 Kanäle auf 2 zu reduzieren.
  2. Diskrete Quadrophonieverfahren; wie unter 1. angedeutet, ist das Ausstrahlen 4 diskreter Kanäle nach den bisher bekannten Verfahren in der BRD nicht möglich. In den USA sind Versuche mit dem CD-4-Verfahren durchgeführt worden. Auf der Funkausstellung Berlin 1973 sind Versuchssendungen ausgestrahlt worden, und Braun hat diese Sendungen auch empfangen. In Europa wird es aber zunächst bei solchen Versuchen bleiben. Grund dafür ist die geringe Bandbreite der einzelnen UKW-Sender und die dadurch gegebene Belegung des UKW-Frequenzbereiches. In den USA ist die Senderbandbreite um 50 % größer als in Europa. Diese Tatsache macht die Verwendung des CD-4-Verfahrens diskutabel.
• 26. Räumliche Information:
  Verzögerte Schallinformation, welche die Ohren (oder Mikrophone bei der Aufnahme) auf indirektem Weg erreicht, z. B. durch Reflexion vom Boden, von der Decke, von den Wänden usw.
• 27. RM:
  Kurzbezeichnung für Regulär Matrix. Ein Sammelbegriff für eine Anzahl ähnliche Matrix-Quadrophonieverfahren u. a. QS von Sansui.
• 28. Shibata-Nadel:
  Spezialschliff einer Tonabnehmer-Abtastnadel. Dieser Schliff erhöht die Kontaktfläche der Nadel mit der Plattenrille auf das 4fache und wird für das Abspielen von CD-4-Platten benutzt. Durch die erhöhte Kontaktfläche wird die Abtastfähigkeit höherer Frequenzen erweitert, und Verzerrungen werden reduziert. Normale Mono- und Stereoplatten können mit der Shibata-Nadel zu ihrem Vorteil abgetastet werden.
• 29. Software:
  Englische Bezeichnung für Tonträger, z. B. Tonbänder, Platten usw.
• 30. SQ:
  Kurzbezeichnung für Stereo-Quadrophonie, ein Matrix-Quadrophonieverfahren. Von CBS (Columbia Broadcasting System) Laboratories entwickeltes und von vielen Plattenherstellern benutztes Quadrophonie-Codierverfahren.
  Wirkungsweise: Die 4 Kanäle einer Quadrophonieaufnahme werden in eine Matrix gegeben. Das daraus resultierende, komplexe 2-KanaI-Signal enthält pro Kanal eine Verschlüsselung von 3 der 4 verfügbaren Informationen. Die 2 rückwärtigen Kanäle werden in der Matrix um +90° bzw. —90° phasenverschoben. Die Decodierung erfolgt analog der Codierung.
• 31. Stereoanlageerweiterung
  Gute 2-Kanal-(also Stereo-)Anlagen sind jederzeit für die quadrophonische Wiedergabe einzusetzen. Hierzu brauchen sie auch meistens keinen Eingriff, sondern lassen sich mit einem Zusatzgerät mittels Verbindungskabel einfach zusammenschließen. Das heißt, eine gute Stereoanlage wird nicht wegen der Quadrophonie altmodisch oder redundant gemacht. Sie erhält ihre Funktion als vollwertige Anlage und wird zu gegebener Zeit zu einer Quadrophonieanlage erweitert.
  Die Erweiterungsfähigkeit einer HiFi-Stereoanlage auf Quadrophonie setzt lediglich voraus, daß eine Vor-Hinterbandschaltung vorhanden ist. Diese Schaltung ermöglicht bei Tonbandbetrieb das Abhören des bespielten Bandes während der Aufnahme. Alle guten Steuergeräte (wie z. B. regie 510, CES 1020, audio 308, regie 308, audio 400) verfügen über eine solche Schaltung.
• 32. Stereophonie:
  Ein Begriff für das Wiedergabeverfahren durch 2 Kanäle (2 Lautsprecherboxen).

.
