Der "Hifi-Meilenstein" Dual 1009 ist jetzt Geschichte

Aktuell werden bei Dual nur noch 4 Plattenspieler-Chassis angeboten. Wieviele andere Modelle für den OEM-Markt fabriziert werden, ist diesem Endkunden-Prospekt natürlich nicht zu entnehmen. Neben dem "sehr ökonomischen" - oder auch primitiven - Einzelspieler Modell 410 gibt es den 1010, den 1015 und den 1019.

Es fällt natürlich auch auf, daß der (non Hifi) Einfachst-Spieler 410
seit vielen Jahren unverändert im Programm ist und daß es entweder einen hohen Lagerbestand oder keine Notwendigkeit oder keine Entwickler Ressourcen dafür gab, den mal etwas zu modernisieren.

Neu im Prospekt 1967 ist das Dual Tonbandgerät CTG 27. Verwirrend ist auch, daß der Verstärker CV3 vom Modell CV12 - aber mit noch weniger Sinus-Leistung (2 x 4 Watt) abgelöst wurde. Das paßt irgendwie nicht, da fast alle anderen Hifi-Hersteller auf der Welt seit 1972 bereits mindestens ein Top-Gerät mit 2x50 oder 2x60 Watt Ausgangsleistung anbieten.

Nur die Coverseite ist in Farbe, der Rest ist schwarz-weiß

Außer der bunten Fronseite ist der gesamte Prospekt in schwarz- weiß gehalten - das war 1967 sehr unglücklich -, denn die anderen Wettbewerber bei Elektronik und Lautsprechern waren mit den vielen Hochglanzfotos deutlich im Vorteil.
Dafür hat Dual endlich einen Tuner CT12 nachgeschoben. Ohne den waren damals die Verstärker CV3 und CV4 fast unverkäuflich. Der wurde aber (nachträglich) auf einem einzelnen A4 Prospektblatt separat spezifiziert und beworben.

.

Das gesamte Dual 1967/1968 Progamm

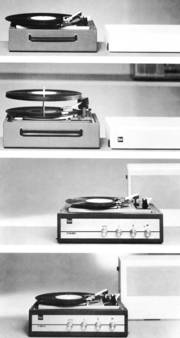

Phono- und Verstärkerkoffer
Dual P410

Plattenspieler-Phonokoffer zum Anschluß an ein Rundfunkgerät oder Verstärker. Er spielt Schallplatten aller Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Kofferfarbe: perlweiß/anthrazit Maße: 335 x 275 x 160mm, Gewicht 3,7kg

Dual P 1010 S

Plattenwechsler-Phonokoffer zum Anschluß an ein Rundfunkgerät oder Verstärker. Er wechselt automatisch bis zu 10 Schallplatten und spielt alle Schallplattengrößen, -geschwindigkeiten und -arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Kofferfarbe: perlweiß/anthrazit Maße: 375 x 330 x 180 mm, Gewicht 6,7 kg

Dual P 412 BN 1

Plattenspieler-Verstärkerkoffer mit Transistoren und zuverlässigem Batterie-und Netzantrieb. Handlicher und praktischer „Partykoffer" zum Mitnehmen. Er spielt Schallplatten aller Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110/220 Volt Wechselstrom. Kofferfarbe: perlweiß/anthrazit Maße: 365 x 275 x 180 mm, Gewicht 5,5 kg - Klarsichthaube KH 3 als Staubschutz siehe Zubehör.

Dual P 410 V 1

Plattenspieler-Verstärkerkoffer mit vierstufigem Transistorverstärker 4 Watt. Tonabnehmerausgang für Stereowiedergabe und Tonbandanschluß. Er spielt Schallplatten aller Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Kofferfarbe: perlweiß/anthrazit Maße: 340 x 275 x 168mm, Gewicht 5,6kg - Klarsichthaube KH 3 als Staubschutz siehe Zubehör.
.

Verstärkerkoffer, Stereo-Koffer, Tischgeräte

Dual P 1010 SV

Plattenwechsler-Verstärkerkoffer mit vierstufigem Transistor-Verstärker 4 Watt. Tonabnehmerausgang für Stereo-Wiedergabe und Tonbandanschluß. Er wechselt automatisch bis zu 10 Schallplatten und spielt alle Schallplattengrößen, -geschwindigkeiten und -arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Kofferfarbe: perlweiß/anthrazit Maße: 395 x 345 x 185 mm, Gewicht 9,6 kg - Klarsichthaube KH 4 als Staubschutz siehe Zubehör.
.

Dual P 41

Plattenwechsler-Stereokoffer mit 2 x vierstufigem Transistor-Verstärker 2x6 Watt. Zusätzlicher Tonabnehmerausgang und Tonbandanschluß. Er wechselt automatisch bis zu 10 Schallplatten und spielt alle Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Diese Anlage läßt sich zum transportablen Koffer zusammenfügen. Kofferfarbe: perlweiß/anthrazit Maße: 553 x 380 x 185 mm, Gewicht 12,1 kg

Dual S410

Plattenspieler-Tischgerät mit Klarsichthaube KH 3. An Rundfunkempfänger oder Verstärker anschließbar. Spielt Schallplatten aller Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Holz: edelholzfurniert, Farbe nußbaum Maße: 302 x 228 x 144mm, Gewicht 3kg
.

Dual S 1010 S

Plattenwechsler-Tischgerät mit Klarsichthaube KH 4. An Rundfunkempfänger oder Verstärker anschließbar. Automatischer Wechsel bis zu 10 Schallplatten, spielt alle Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. - Holz: edelholzfurniert, Farbe nußbaum Maße: 350 x 300 x 186mm, Gewicht 5,8kg
.

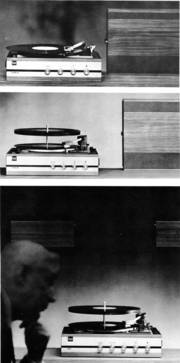

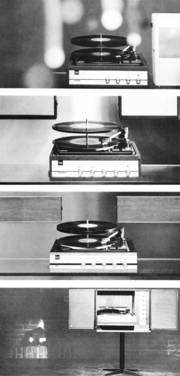

Heimgeräte und Stereo-Heimgerät

Dual H 410 V 1

Plattenspieler-Heimgerät mit vierstufigem Transistor-Verstärker 4 Watt. Tonabnehmerausgang für Stereo-Wiedergabe und Tonbandanschluß. Spielt Schallplatten aller Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. - Ausführung: Holz, nußbaumfurniert, kombiniert mit anthrazitfarbigem Bezugsstoff. Maße: 365 x 270 x 165 mm, Gewicht 6,5 kg - Klarsichthaube KH 3 als Staubschutz siehe Zubehör.
.

Dual H 1010 SV

Plattenwechsler-Heimgerät mit vierstufigem Transistor-Verstärker 4 Watt.
Tonabnehmerausgang für Stereo-Wiedergabe und Tonbandanschluß. Automatischer Wechsel bis zu 10 Schallplatten, spielt alle Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt
Wechselstrom. - Ausführung: Holz, nußbaumfuniert, kombiniert mit anthrazitfarbigem Bezugsstoff. - Maße: 405 x 345 x 185 mm, Gewicht 10,2 kg
Klarsichthaube KH 4 als Staubschutz siehe Zubehör.

Dual HS 11

Stereo-Heimgerät mit 2 x vierstufigem Stereo-Transistor-Verstärker 2x6 Watt. Zusätzlicher Tonabnehmerausgang und Tonbandanschluß. Automatischer Wechsel bis zu 10 Schallplatten, spielt alle Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Diese Anlage läßt sich zu einer transportablen Einheit zusammenfügen. Ausführung: Holz, nußbaumfurniert, kombiniert mit anthrazitfarbigem Bezugsstoff. Maße: 410 x 340 x 185mm, Gewicht 11,3kg - Klarsichthaube KH 4 als Staubschutz siehe Zubehör.
.

Verstärkerkoffer und Stereo-Anlagen

Dual P 1010 AV

Plattenwechsler-Verstärkerkoffer. Vierstufiger Transistor-Verstärker
4 Watt. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. - Kofferfarben: perlweiß/anthrazit - Maße: 395 x 345 x 185 mm, Gewicht 9,6 kg

Dual P 1010 AV 52

Transportable Plattenwechsler-Stereo-Anlage in Kofferform. 2 x vierstufiger Stereo-Transistor-Verstärker 2x4 Watt. Lautsprecherboxen mit je einem 5 Watt Breitband-Lautsprecher. Das Gerät ist umschaltbar auf 110, 150, 220 Volt Wechselstrom. - Kofferfarben: perlweiß/anthrazit Maße: 553 x 380 x 185 mm, Gewicht 12,1 kg

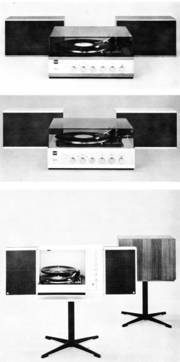

Stereo-Heimanlagen

Dual HS 10

Stereo-Heimgerät, dreiteilig, zusammenfügbar zur transportablen Einheit. Zweimal vierstufiger Stereo-Transistor-Verstärker 2x4 Watt. Zwei 5 Watt Breitband-Lautsprecher. Der HS 10 ist umschaltbar auf 110, 150, 220 Volt Wechselstrom.
Ausführung: Holz, nußbaumfurniert, mit anthrazitfarbigem Bezugsstoff kombiniert. Maße: 410 x 340 x 185 mm, Gewicht 11,3 kg

Dual HS 20

Stereo-Heimanlage, sofort spielbereit durch Scharnierkontakt. Plattenwechsler und Lautsprecherboxen ausschwenkbar. Tisch-, Wand- oder Standgerät (mit Gerätefuß GF 1 — Zubehör). Lautsprecherboxen zur Erweiterung der Stereobasis abnehmbar. Zweimal vierstufiger Transistor-Verstärker 2x4 Watt. Breitbandlautsprecher je 6 Watt. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Ausführung: Holz, nußbaumfurniert. Maße: Lautsprecher geöffnet 1130 mm, Höhe 440 mm, mit GF 1 895 mm. Gewicht ohne GF 1 24,2 kg

Dual HS 31

Stereo-Heimanlage, bestehend aus Steuergerät mit Hi-Fi-Plattenspieler Dual 1015 (Magnet-Tonabnehmersystem), Abdeckhaube und Lautsprecherboxen. 2 x vierstufiger Stereo-Transistor-Verstärker 2x6 Watt, Rundfunk- und Tonbandanschluß. Automatischer Wechsel bis zu 10 Schallplatten, spielt alle Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Ausführung: Holz, nußbaumfurniert. Maße des Steuergerätes einschließlich Abdeckhaube: 420 x 377 x 204 mm, Gewicht des Steuergerätes einschl. Abdeckhaube: 18,2 kg Maße der Lautsprecherboxen: je 363 x 230 x 162 mm Gewicht der Lautsprecherboxen: je 4 kg

Dual HS 31 W

wie Dual HS 31, jedoch in weißem Schleiflack.
.

Dual HS 21

Ausschwenkbare Stereo-Heimanlage mit Plattenwechsler und 2 x vierstufigem Stereo-Transistor-Verstärker 2x6 Watt. Durch Scharnierkontakt sofort spielbereit. Lautsprecherboxen zur Erweiterung auch abnehmbar, der Anschluß erfolgt hierbei durch Lautsprecherkabel. Verwendbar als Tisch-, Wand- und Standgerät (mit Gerätefuß GF 1 - Zubehör). 2 Eingänge für Rundfunk- und Tonband (Mono und Stereo). Wechsel bis zu 10 Schallplatten, spielt alle Größen, Geschwindigkeiten und Arten. Umschaltbar auf 110, 150, 220 Volt Wechselstrom. Ausführung: Holz, nußbaumfurniert Maße: Breite (Lautspr. ausgeschw.) 1130 mm Breite (Lautspr. geschl.) 565 mm Tiefe 335 mm Höhe 440 mm Höhe mit GF 1 895 mm Gewicht ohne GF 1: 24,2 kg
.

Dual HS 21 W

wie Dual HS 21, jedoch in weißem Schleiflack.
.

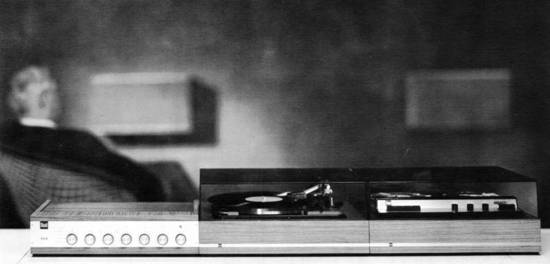

Dual Stereo-Componenten

Ein Programm hochwertiger und preiswerter Bauteile, die selbst vom Laien in vielen Varianten zu einer Heim-Stereo-Anlage zusammengestellt werden können.

Die Componenten sind einzeln erhältlich:
Hi-Fi Plattenspieler Dual 1019, Dual 1015 und Dual CS 15 (mit Konsole und Haube), Tonband Stereo-Componente CTG 27/2, HiFi Stereo-Verstärker CV 4, CV 12, Konsole CK 5, Abdeckhaube CH 5, 2 Lautsprecherboxen nach Wahl und Lautsprecheranschlußkabel CA 3. Erweiterungsmöglichkeit für Wiedergabe von Rundfunksendungen durch Rundfunkempfangsteil (Tuner). Dual Stereo- Componenten haben klare, zeitlose Formen und wohnlichen Akzent. Holz: edelholzfurniert, Farbe nußbaum
.

Hi-Fi Stereo-Verstärker Dual CV 4

Hochwertiger, volltransistorisierter Hi-Fi-Stereo-Verstärker mit eingebautem Entzerrer-Vorverstärker. Leistungsstarke Kraftzentrale in neuester Schaltungstechnik für moderne High-Fidelity-Stereo-Anlage zu vernünftigem Preis. Der CV 4 übertrifft in allen Meßwerten die nach DIN 45500 festgelegten Anforderungen an Geräte der Heimstudiotechnik (Hi-Fi). Ausgangsleistung: 2 x 20 Watt Musikleistung. 2x16 Watt Dauertonleistung. Klirrfaktor 0,5%.
Eingänge: Phono-Magnet, Mikrofon, Tonband, Tuner, Reserve, (Phono-Kristall). Ausgang: 2 getrennte Lautsprecherbuchsen
Holz: edelholzfurniert, Farbe nußbaum Maße: 420 x 285 x 108 mm, Gewicht 6,5kg
.

Stereo-Verstärker Dual CV 12 (hat mit Hifi nichts zu tun !!!)

Neuer Stereo-Verstärker transistorisiert, mit Entzerrer-Vorverstärker. Universell verwendbarer und preiswerter Leistungsverstärker in moderner Schaltungstechnik. Ausgangsleistung: 2x6 Watt Musikleistung, 2x4 Watt Dauertonleistung. Eingänge: Phono-Magnet, Phono-Kristall, Tuner, Tonband.
Ausgang: 2 getrennte Lautsprecherbuchsen. Holz: edelholzfurniert, Farbe nußbaum Maße: 420 x 285 x 108 mm, Gewicht 4,2 kg

Dual CS 15

Eine neue Hi-Fi Plattenspieler-Componente. Das eingebaute Hi-Fi-Plattenspieler- Chassis Dual 1015 ist mit Magnet-Tonabnehmersystem bestückt und hat zusätzlich eine Wechselautomatik. Diese Hi-Fi-Componente ist an alle Verstärker, Steuer- und Rundfunkgeräte direkt anschließbar. Der Dual-Entzerrer-Vorverstärker TW 46 kann eingebaut werden. Holz: edelholzfurniert, Farbe nußbaum Maße: 420 x 363 x 190 mm, Gewicht 8,25 kg
.

Abdeckhaube CH 5

Leicht getönte Klarsichthaube, schützt das Gerät vor Staub. Sie läßt sich aufklappen oder ganz abnehmen und paßt zur Konsole CK 5. Maße: 420 x 355 x 96 mm, Gewicht 1,4 kg

Konsole CK 5

Passend für Chassis Dual 1019, 1015 und 1010 S - Holz: edelholzfurniert, Farbe nußbaum Maße: 420 x 363 x 94 mm, Gewicht 1,8 kg
.

Dual CTG 27/2 Tonband-Stereo-Componente

Eine moderne Tonband-Stereo-Componente in Vierspurtechnik für Aufnahme und Wiedergabe zum Anschluß an alle Verstärkeranlagen oder Rundfunkempfänger. Universalgeschwindigkeit 9,5 cm und 19 cm/sec für hohe Ansprüche. Bandspulen bis zu 18 cm Durchmesser verwendbar. Folgende Anschlußmöglichkeiten: Verstärker, Rundfunkgerät, Plattenspieler, zwei Mikrofone, Kopfhörer, Tonbandgerät. Zur Standardausrüstung gehören: Tonbandleerspule 18 cm Durchmesser, Stereo-Tonleitung zum Anschluß an Verstärker oder Rundfunkgerät. Tonband-Zubehör in Liste 167. Holz: edelholzfurniert, Farbe nußbaum Maße: 420 x 363 x 190 mm, Gewicht 7 kg

Stereo-Tonband-Chassis
Dual TG 27 CV Stereo-Tonband-Chassis

für individuellen Einbau in Tonmöbel und Stereoanlagen. Das TG 27 CV ist ein transistorisiertes Vierspur-Tonbandchassis, das alle Aufnahmen in Mono, Stereo und Multi-Playback gestattet. Die Wiedergabe erfolgt über eine Verstärkeranlage oder ein Rundfunkgerät. Besondere Merkmale: Drucktastensteuerung, bandschonender Antrieb durch fühlhebelgesteuerte Bremsen, hochwertiger Dual Stereo-Tonkopf mit hyperbolischem Kopfspiegel. Aussteuerung über beide Kanäle getrennt oder gekoppelt, in dB geeichtes Aussteuerungsinstrument, Aufnahme-Wiedergabe-Verstärker in gedruckter Schaltung mit Silizium-Transistoren. Mikrofon- und Kopfhörerbuchsen sind auf der Deckplatte des Chassis leicht zugänglich. Zur Standardausrüstung gehören: Tonbandleerspule 18 cm Durchmesser, Stereo-Tonleitung zum Anschluß an Verstärker oder Rundfunkgerät. Tonbandzubehör in Liste 867. Maße: Platine mit aufgelegten 18er Tonbandspulen 370 x 280 mm, Gewicht 4,5 kg
.

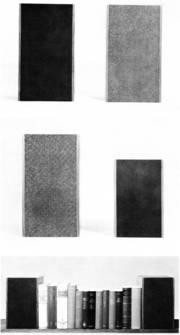

Hi-Fi Lautsprecherboxen

Alle Lautsprecherboxen sind geschlossen, akustisch bedämpft und können gestellt, gelegt oder aufgehängt werden. Holz: edelholzfurniert, Farbe nußbaum
.

Hi-Fi Lautsprecherbox CL 8

Übertragungsbereich 30 Hz - 20 kHz ± 6 dB, Belastbarkeit 30 Watt Musikprogramm. Maße: 595 x 330 x 220 mm, Gewicht 11,6 kg

Hi-Fi Lautsprecherbox CL 6

Übertragungsbereich 40 Hz - 20 kHz ± 6 dB, Belastbarkeit 25 Watt Musikprogramm. Maße: 595 x 330 x 220 mm, Gewicht 10,5 kg

Hi-Fi Lautsprecherbox CL 4

Übertragungsbereich 50 Hz - 20 kHz ± 6 dB, Belastbarkeit 20 Watt Musikprogramm. Maße: 480 x 270 x 180 mm, Gewicht 6,5 kg

Lautsprecherbox CL 9

Übertragungsbereich 60 Hz - 18 kHz, Belastbarkeit 10 Watt Musikprogramm Maße: 363 x 230 x 162 mm, Gewicht 4 kg

Hi-Fi Lautsprecherboxen CL 7 (Buchbox)

Übertragungsbereich 80 Hz - 20 kHz ± 6 dB, Belastbarkeit 15 Watt Musikprogramm Maße: 262 x 200 x 160 mm, Gewicht 3,3 kg

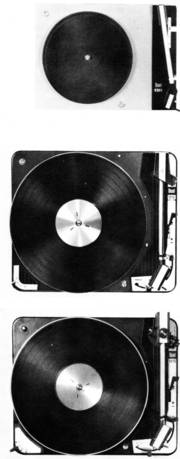

Dual 410 Plattenspieler-Chassis

Für alle Schallplattenarten- und großen. Vier Geschwindigkeiten. Moderner Leichtgewichts-Tonarm mit Dual-Stereo-Kristallsystem CDS 630 und Mikro- und Normalsaphir. Getrennte Kurzschließer für beide Stereo-Kanäle. Dual-Zweipol-Asynchronmotor, umschaltbar auf 110, 150, 220 Volt Wechselstrom, 50 oder 60 Hz. Leistungsaufnahme 8 VA. Maße: 280 x 205 mm, Gewicht 2,2 kg Dual 410/T500

Dual 1010 S Plattenwechsler-Chassis

Plattenwechsler für alle Schallplattenarten, -großen und -geschwindigkeiten. Universalgerät, verwendbar als manueller, vollautomatischer Einzelspieler und als automatischer Plattenwechsler für zehn Schallplatten. Mit selbststabilisierender Wechselachse. Tonarmlift, der den Tonarm behutsam aufsetzt. Stereo-Kristallsystem CDS 630, Dual-Zweipol-Asynchronmotor, umschaltbar auf 110, 150, 220 Volt Wechselstrom, 50 oder 60 Hz. Maße: 329 x 274 mm, Gewicht 4,2 kg. Dual 1010 S/T 500

Dual 1015 Hi-Fi Plattenspieler-Chassis (NEU)

Neuer Hi-Fi Plattenspieler für alle Schallplattenarten, -größen und -geschwindigkeiten mit gewichtsbalanciertem Leichtgewichts-Tonarm und Antiskating-Einrichtung. Echter Tonarmlift, auch über die Automatik wirksam. Vierpol-Asynchronmotor, umschaltbar auf 110/220 Volt Wechselstrom, 50 oder 60 Hz. Nichtmagnetischer Plattenteller mit 1,8 kg Gewicht.
Manuelles und automatisches Abspielen einzelner Schallplatten. Selbststabilisierende Wechselachse für Schallplatten aller Größen. Der Dual 1015 übertrifft in allen Meßwerten die nach DIN 45500 festgelegten
Anforderungen an Schallplatten-Abspielgeräte der Heimstudio-Technik (Hi-Fi). Maße: 329 x 274 mm, Gewicht 5kg

Dual 1015/T 501 mit Magnetsystem Pickering V 15/DAC
Dual 1015/T 502 ohne Tonabnehmersystem

Bei Verwendung eines Plattenspielers mit Magnetsystem ist der Dual-Entzerrer- Vorverstärker TW 46 erforderlich, wenn der nachgeschaltete Verstärker keinen unmittelbaren Eingang für magnetische Tonabnehmersysteme besitzt (Zubehör).

Hi-Fi Plattenspieler-Chassis
Dual 1019, Hi-Fi Plattenspieler

Das Spitzengerät des Dual Hi-Fi Programms. Es übertrifft in allen Meßwerten die nach DIN 45500 festgelegten Anforderungen und besitzt folgende exklusiven Merkmale: Kontinuierlich regelbare Antiskating-Einrichtung, die exakt die Skatingkraft kompensiert. Tonarmlift, der nicht nur manuell, sondern auch über Automatik steuerbar ist. Mitlaufachse für Einzelspiel verhindert Reibung im Plattenmittelloch und dadurch mögliches Rumpeln. Schwereloser Studio-Tonarm. Systemträger für alle Tonabnehmersysteme mit 1/2" Befestigungsmaß. Kontinuierliche Einstellung der Tonarm-
auflagekraft von 0-5 p. Leistungslose Drehzahl-Feinregulierung innerhalb 6%, streuarmer „Continuous-Pole"-Motor. Hohe Gleichlaufkonstanz durch 3,4 kg schweren nichtmagnetischen Plattenteller. Manuelles und automatisches Abspielen einzelner Schallplatten, selbststabilisierende Wechselachse für Schallplatten aller Größen. Maße: 329 x 274 mm, Gewicht 7,3 kg

Der Dual 1019 ist in folgenden Ausführungen lieferbar:

Dual 1019/T 501 mit Shure-Magnetsystem M44 M-G
Dual 1019/T 504 mit B&O-Magnetsystem Sp1
Dual 1019/T 573 mit Magnetsystem Pickering V15/PD 1
Dual 1019/T 574 mit Magnetsystem Pickering V15/DAC
Dual 1019/T 575 mit Magnetsystem Shure M75
Dual 1019/T 502 ohne Tonabnehmersystem

Auf das Zubehör verzichten wir hier.

.

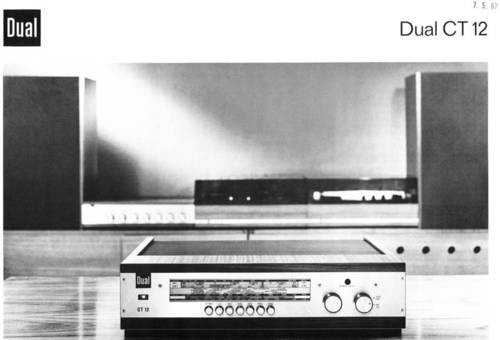

Der Dual CT 12

Auf der Rückseite steht eine Menge Text mit techn. Daten


Dual HiFi-Tuner-Componente CT 12

Mit der UKW-Stereophonie erschließt sich dem Musikliebhaber eine neue Programmquelle, die Schallplatte und Tonband ebenbürtig ist. Zum Empfang der Stereo-Rundfunksendungen in der von der Schallplatte her bekannten Wiedergabe-Qualität bedarf es jedoch eines speziell geschaffenen Empfangsgerätes, wie es der HiFi-Stereo-Mehrbereichs-Tuner Dual CT 12 darstellt.

Ausgerüstet mit 10 Transistoren, 13 Dioden und 2 Gleichrichtern bietet der Dual CT 12 auf allen Wellenbereichen UKW Mono / Stereo, Langwelle, Mittelwelle, Kurzwelle, zusätzlich mit gespreitztem 49 m-Europaband, hervorragende Empfangseigenschaften. Die großzügig gestaltete Skala in Verbindung mit den übersichtlich angeordneten Bedienungselementen fügt sich harmonisch in das formschöne Edelholzgehäuse ein, das konsequent auf die zeitlose Stilrichtung der Dual-Componenten abgestimmt ist.

Die einzelnen Wellenbereiche lassen sich durch Drucktasten schalten. Dazu kommt noch je eine Drucktaste für die automatische Scharfabstimmung (AFC) und Stereo / Mono - Umschaltung. Ein Anzeigeinstrument für Feldstärke und optimale Sendereinstellung sowie ein eingebauter Stereo-Decoder mit selbsttätiger Umschaltung Mono / Stereo und Leuchtanzeige ergänzen den Komfort.

Das Gerät besitzt Normbuchsen für den Anschluß von 240 Ohm UKW-Dipolen und AM-Antennen.

Am NF-Ausgang steht ein Pegel von 0,5 Volt (nach DIN 45 500) zur Verfügung, der auf die Eingangsempfindlichkeit üblicher HiFi-Verstärker abgestimmt ist und Vollaussteuerung mit Sicherheit gewährleistet. Das Gerät entspricht in allen Meßwerten den an Geräte der Heimstudiotechnik (HiFi) zu stellenden Anforderungen, die in DIN 45 500 festgelegt sind.

Technische Daten

  • Anmerkung : Von der Masse der völlig unübersichtlichen und auch noch im Vergleich schwachen Daten hier nur ein Ausschnitt :


Bestückung
10 Transistoren: AF 106, AF134 AF135 2xAF136 3xAF137 AF138 BC130

  • Anmerkung : Das sind alles noch alte instabile Germanium Transistoren, die bei Max Grundig alle schon 1965 rausgeflogen waren.


NF-Frequenzgang:
von 40 - 50 Hz ± 3 dB
von 50- 6500 Hz ± 1 dB
von 6500-12500 Hz ±3 dB
Klirrfaktor: etwa 1 %
Abstimmanzeige: Zeigerinstrument

  • Anmerkung : Das Gerät war von Anfang an nicht mehr konkurrenzfähig.

.
