Doch an diesem Receiver ist ein weiterer neuer Fehler aufgetaucht. Beim automatischen Stummschalten beim Umschalten der Eingänge kommen ganz laute Schaltknackse in den beiden Front-Boxen an (denn nur die beiden Front-Verstärker haben wir erstmal abgehört) - jedesmal sehr laut und zwar unabhängig von der eingestellten Abhör-Lautstärke.

Das vereinfacht die Suche natürlich, weil es sich ganz hinten an den letzten Verstärkerstufen vor der Endstufe abspielen muß. Die Qualität der beiden Frontkanäle - und nur um die kümmern wir uns zuerst - ist auch hier einwandfrei. Die Leistungsaufnahme aus dem 230V Netz im Leerlauf liegt bei ca. 70 Watt (VA), und bei mittleren Lautstärken werden ca. 85 Watt (VA) angezeigt. Das wäre damit auch geprüft und ist ok.
.

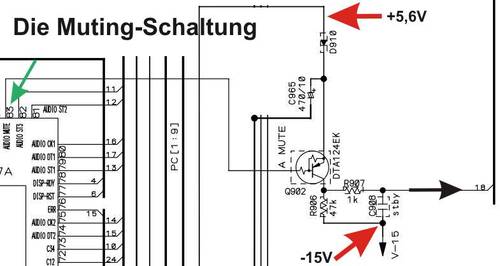

Alle 5 Signalleitungen der 5 Endstufen sowie die 5 analogen niederpegligen "PRE-OUT" Ausgänge werden mit der "MUTE" Leitung gemeinsam runter auf Masse "gezogen", also das Audio-Signal wird für den Umschaltmoment quasi kurzgeschlossen.

Damit sollen beim "Umschalten", Senderwechsel oder auch beim "Einschleifen" von digitalen Effekten die Signal-Leitungen verzögert freigegeben werden. Tritt also dieses Knacken bei allen 5 analogen Ausgangs-Kanälen auf - also den 5 Signal-Leitungen zu den 5 Endstufen und den 5 Signal-Leitungen zu den PRE-OUT Buchsen -, liegt hier der Wurm versteckt. Der 6. analoge (Subwoofer-Out-) Kanal ist inaktiv und nicht betroffen.
.

Entweder ist es ein Kondensator, der die ganzen "Muting"-Transistoren gemeinsam versorgt oder eine Spannung fehlt. Würde irgendwo eine Masse-Leiterbahn defekt sein, wäre der Offset nicht -5V sondern +5V.
.

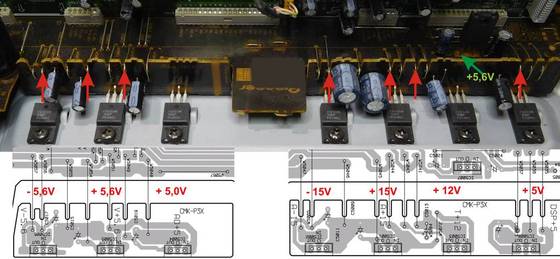

Die (Gleich-) Spanungsversorung in dem VSX 859 RDS ist sehr aufwendig gemacht. Es gibt insgesamt 9 oder gar 11 geregelte Gleich-Spannungen für die Versorgung aller Baugruppen, Komponenten und Verstärker-Stufen, die ich hier mal aufliste :
.

.

.

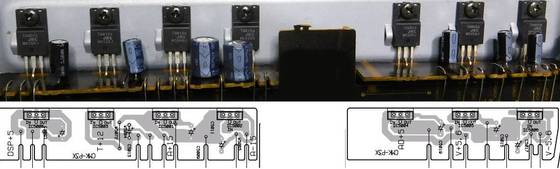

Auf dem Foto oben drüber sehen Sie insgesamt 8 analoge Spannungsegler, den 8. Regler neben dem grünen Pfeil senkrecht auf der Platine. Diese 78xx/79xx Regler-ICs in der T0-220 Bauform haben alle in der Chip-Elektronik eine Strombegrenzung und eine Temperatur-Sicherung integriert. Nach unserem bisherigen Wissen gehen die nie kaputt. Unsere Reserven mußte ich in den letzten 20 Jahren nie angreifen. Doch eine Kontrollmessung kann nie schaden.
.

.

Auf den 5 (+5) aktiven Signalleitungen schlummert ein -5V Offset, der aber von den in der nächsten Verstärkerstufe nachfolgenden Koppelkondensatoren abgeblockt wird. Dennoch, beim Mute-Kurzschluß dieser Signal-Leitungen bzw. beim Aufheben dieses Kurzschlusses knallt es recht laut. - Die 6. niederpeglige Signal-Leitung, die Subwoofer Leitung ist nicht betroffen ???? Dort passiert gar nichts.
.

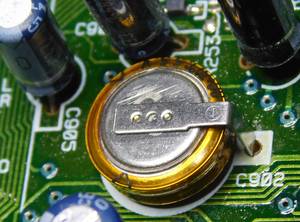

Der so oft verkannte Gold-Cap Kondensator ist (war) ausgelaufen. Was der macht steht auf ein paar Seiten vorher. Man muß schon mit guter heller Beleuchtung das Board von beiden Seiten betrachten, um die Verfärbungen zu erkennen.
.

Ein Offset von -0,5V beeinträchtigt das Audio-Signal nicht mehr. Die analogen OP-Amps werden mit ±15V versorgt.

Es könnte natürlich ein ganz anderer unbeteiligter Kondensator von dem agressiven Inhalt des GoldCap angegriffen worden sein. Die Leiterbahnen liegen ganz dicht aneinander.
.
Bislang war der Endstufenblock ausgebaut und (absichtlich) eine Ersatzendstufe an den Vorverstärker-Ausgängen (Front L und Front R) mit einem abschwächenden Pegelsteller angeschlossen. Das soll die Hochtöner in den Boxen vor dem Schaltknacks schützen.
.

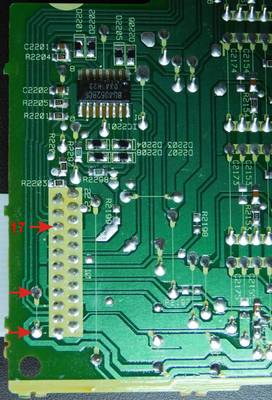

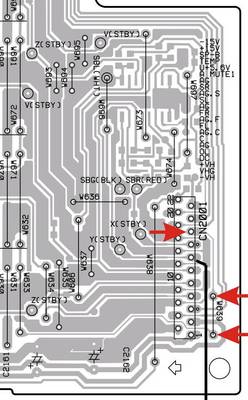

Und an die gut beschrifteten Pins dieser Steckerleisten werde ich Meß-Adapter mit BNC Buchse anlöten. Das ist nicht ganz einfach, weil dort keine mechanischen Zugentlastungen möglich sind, aber vorsichtig wird es schon gehen.

Hintergrund ist, die 5 Pe-Amp-out Leitungen zum V-AMP-ASSY der Endstufe sind nur mit den Transistoren der dortigen Mute-Schaltung "belastet" und die 5 an der gleichen Quelle hängenden 5 Pe-Amp-out Leitungen zu der Connect-Platine und den dortigen Cinch-Buchsen werden ebenfalls nur mit den Mute-Transistoren "belastet".
.
