04 Miniaturisiertes Stereoaufnahmesystem mit MS-Matrix

Dieser Aufsatz beschreibt, wie mit zwei Miniaturmikro­fonen verschiedene Stereo-Hauptmikrofone aufgebaut werden können. Die Produkte unterliegen seit 1990 eini­gem Wandel und Ergänzungen (siehe Katalog). Die Be­sonderheiten der MS-Technik sind aber allgemein gültig und bleiben daher von unverändertem Interesse.
.

  • Anmerkung : MS-Matrix steht für Mitte-Seite Matrix

.

Abb. 1: Mikrofone der Serie Colette

Seit mehr als 15 Jahren ist die Miniaturisierung der Mikrofone der Serie Colette erfolgreich /1/ (Abb. 1). In­zwischen besteht auch für stereofone Mikrofone der Wunsch, sie mögen besonders klein und leicht sein, und es war daher nahe liegend, auf der Basis der bisherigen Erfahrungen ein Miniatur-Stereomikrofon zu bauen.

Um möglichst viele, heute anerkannte oder auch zu­künftige Stereoverfahren zu ermöglichen, sollte das neue Produkt nicht nur für die bekannten Koinzidenz­verfahren konzipiert sein. Dies führte zum aktiven Y-Ka­bel, das sich von der bewährten Monoversion elek­trisch nur durch eine weitere Kabelader für das zweite Signal unterscheidet. Die Polarisationsspannung und die Stromversorgung der lmpedanzwandlerstufen wer­den erst ab dem Knotenpunkt des Kabels getrennt zu den beiden kapselseitigen Enden geführt.
.

Abb. 2l: Einsatz des Y-Kabels, als MS-Einheit (links)
Abb. 2r: Einsatz des Y-Kabels, und als ORTF-Mikrofon (rechts)
Abb. 3: Im Windschutz integrierte MS-Anordnung an der Angel; mit Verstärker-Matrix VMS 02 IB

Abb. 2 zeigt das Y-Kabel im Einsatz mit verschiede­nem Zubehör, mit dem sich jeweils eine komplette Stereoeinheit ergibt. Fertig montiert, arbeitet man damit wie mit jedem anderen Stereomikrofon. Durch das Bau­kastensystem eröffnet sich aber eine besonders breite Palette von Anwendungsmöglichkeiten.
.
Das Y-Kabel endet mit einem 5-poligen Miniatur­stecker. Die Wahl dieses an seinem Überwurf ver­schraubbaren Steckers erlaubt eine klapperfreie Ver­bindung, die das Ziel der Konstruktion auch größen- und gewichtsmäßig wahrt. Wenn ein am Mikrofon befestigtes Kabel nicht stört, kann durch Wahl eines längeren Y-Kabels auch noch das Gewicht der Steck­verbindung eingespart werden.Als erstes soll der Einsatz als MS-Mikrofon beschrie­ben werden.

Abb. 2 zeigt auf der linken Seite, wie die beiden Kapseln mit einem Zubehörteil übereinander montiert werden können -

und Abb. 3 zeigt die gleiche Anord­nung mit einer elastischen Aufhängung in einen Wind­schutz integriert.

Für den mobilen Betrieb wird das Y-Kabel an das ebenfalls abgebildete Gerät angeschlossen, das mit Batterien oder Akkus betrieben werden kann und eine schaltbare Vorverstärkung von 20dB, 30dB und 40dB enthält. Außerdem ist eine MS-Matrix eingebaut, die entweder bei der Aufnahme oder auch zur Nachbearbeitung von MS-Signalen eingesetzt werden kann.

Abb. 4 zeigt das Blockdiagramm, auf dem auch weitere Details, wie schaltbares Tiefenfilter, lnfraschallfilterter und Overload-Indikator zu sehen sind.
.

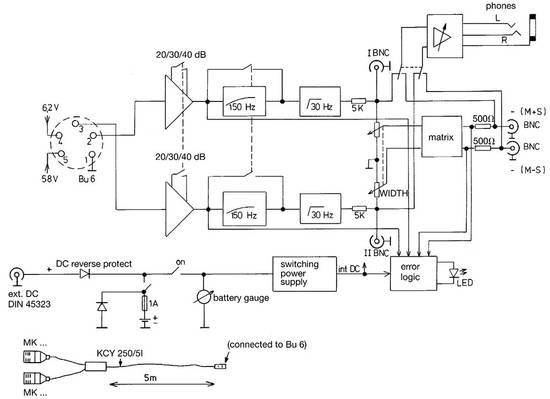

Abb. 4: Blockschaltbild der Verstärker-Matrix

Die Ausgänge nach der Verstärkung und nach dem Matrixteil sind zum Anschluss an Linieneingänge ge­eignet. Um das Gerät möglichst klein zu bauen und im Hinblick auf kurze Verbindungen beim mobilen Betrieb, sind die Ausgänge unsymmetrische BNC-Dosen. Sie sind zwar relativ selten in der NF-Technik, haben aber den Vorteil, weit verbreitet zu sein und sind im Gegensatz zu den wenig beliebten und den­noch auch im Studio anzutreffenden Cinch-Kontakten verriegelbar.

Das matrizierte Signal kann über einen eingebauten Kopfhörerverstärker mitgehört werden.

Über die Matrizierung als solche gibt es viele aus­führliche Beschreibungen, z.B. /2/, /3/, /4/. Daher soll hier nur auf die anwendungspraktischen Gesichts­punkte hingewiesen werden, die über Erfolg oder Miss­erfolg bei MS-Aufnahmen entscheiden können.
.

Abb. 5

Abb. 5 zeigt die kennzeichnenden Daten der MS-Matrizierung in Abhängigkeit von der Potentiometerstellung des Basisbreitenreglers. Das Bündelungsmaß und der Achsenwinkel sind meist mehr von akademischem Interesse.

Dagegen ist die Berücksichtigung des Bereiches in welchem das M-Signal größer ist als das S-Signal von großer Bedeutung bei der Anwendung. Man kann diesen Bereich Aufnahmebereich nennen oder auch MS-Aufnahmewinkel. Er ist etwas anderes als der öfter diskutierte (stereofone) Aufnahmewinkel (z.B.in Aufsatz 2)

Die praktische Bedeutung soll an einem Beispiel gezeigt werden bei dem im M-Kanal eine Niere verwandt wird. Die Summenbildung des M- und des S-Signals ergibt bekanntermaßen den linken Kanal, der einfachheitshalber allein betrachtet wird. Die Differenzbildung ergäbe in gleicher Weise, symmetrisch zur Stereohauptachse, den rechten Kanal.
.

Abb. 6a: MS mit Niere und Acht

Unabhängig von der Verstärkung im M- und S-Kanal ergibt sich in diesem Beispiel für Schalleinfall aus 180° immer die Ausgangsspannung Null, da sowohl die Nie­re als auch die seitlich gerichtete Acht keinen Beitrag liefern (Abb. 6a).

Gleichzeitig können die entstehenden Richtdiagramme nur die dargestellten bekannten For­men von Druckgradientenempfängern erster Ordnung annehmen. Das bedeutet aber, dass immer dann, wenn ein Richtdiagramm in einer anderen Richtung als 180° die minimale Empfindlichkeit aufweist, eine rückseitige Empfindlichkeitskeule vorhanden sein muss.

Die Richtcharakteristik “Niere” kann bei Verwendung einer Niere im M-Kanal folglich nur dann auch nach der Matrizierung noch vorliegen, wenn das S-Signal zu Null gewählt wird, also nur im Fall der Mono-Einstellung. Sobald das S-Signal für Stereofonie sorgt, entstehen Links/Rechts-Richtdiagramme mit rückwärtigen Emp­findlichkeitskeulen, die noch dazu mit einer Phasenum­kehr verbunden sind.
.

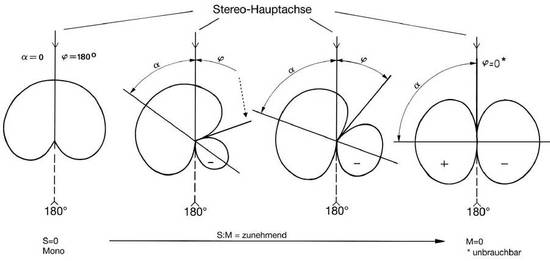

Abb. 6 b: linker Kanal nach Matrizierung (M+S) mit halbem MS Aufnahmewinkel w und halbem Achsenwinkel a

Nach zunächst freudigem Spiel mit dem Basisbrei­tenregler bei der konventionellen MS-Technik (im Gegensatz zu „doppelter MS“) ist schon mancher Opfer von folgendem Sachverhalt geworden: In Abb. 6b erkennt man, dass eine Schallquelle, die immer weiter nach rechts wan­dert, zunächst ordnungsgemäß immer kleinere Pegel in dem nach links gerichteten Richtdiagramm ergibt.

Dann aber, nach Überschreiten des Minimums im Po­lardiagramm, wird das Signal wieder größer, und die eindeutig rechts liegende Schallquelle wird im linken Kanal übertragen! Da das Signal außerdem gegenpha­sig übertragen wird, sind weitere Probleme erklärlich. (man sehe hierzu: www.sengpielaudio.com/BasisUndUeberbasis.pdf ) Bei Dolby Surround kommt es zu einer Abbildung in den Surround-Kanälen.

Wer diese Verhältnisse kennt, weiß, dass Vorsicht im Umgang mit dem S-Signal geboten ist. Wenn die M-Kapsel stärker als eine Niere richtet, erhöht sich das Risiko.

Der Winkel 2φ in Abb. 6b umfasst den nutzbaren Winkel ohne vertauschte Seitenabbildung und Phasen­wechsel.

Häufig wird dieser Winkel „Aufnahmebereich“ genannt, obwohl dieser Begriff auch im Zusammenhang mit stereofoner Lokalisation benutzt wird und andere Werte hat. Zur Präzisierung könnte man von MS-Aufnahmewinkel sprechen und bei Lokalisationskurven von stereofonem  Aufnahmewinkel  (Recording Angle)  /5/11/

Der stereofone Aufnahmewinkel nach Williams ist der Winkel, unter dem die extrem links und rechts platzierten Schallquellen, vom Ort eines beliebigen Stereo-Mikro­fons aus gesehen, genügend große Unterschiede zwi­schen den Kanälen produzieren, um bei der Wiederga­be extrem links bzw. rechts geortet zu werden (siehe auch Aufsätze /1/, /2/). Die Unterschiede dürfen dabei Pegel- oder Laufzeitunterschiede oder eine Kombi­nation beider sein. Das Stereo-Mikrofon ist danach richtig aufgestellt, wenn der oben beschriebene „Sicht­winkel“ am Ort des Mikrofons dem aus Tabellen er­sichtlichen Aufnahmewinkel des Stereo-Mikrofons ent­spricht /5/, /6/, /10/.

Der Aufnahmewinkel nach Williams ist allgemein klei­ner als der zuvor für MS beschriebene Aufnahmebe­reich /7/. Das bedeutet, dass bei einer Steigerung des Verhältnisses S:M zunächst eine Häufung der linken und rechten Schallquellen eintritt, bevor die typischen MS-Probleme zu erwarten sind.

Wie schon erläutert, ist festzustellen, dass die Begriffe „Aufnah­mewinkel“ und „Aufnahmebereich“ in der Literatur nicht einheitlich verwendet werden und dass darauf geachtet werden muss, ob der einfache oder doppelte Zahlenwert dieser Winkel in der Praxis anzusetzen ist.

Eine Besonderheit der koinzidenten Mikrofontechni­ken ist die Möglichkeit der Nachbearbeitung. Sie sollte natürlich nur erfolgen, wenn noch keine Stützmikrofone zu den XY-Signalen beigemischt wurden, erlaubt dann aber sogar die Korrektur von Lokalisationsfehlern. Spe­ziell zur Harmonisierung von Ton mit Bild werden MS-Signale gerne erst beim Betrachten des Bildes matri­ziert. Mit der zuvor schon beschriebenen Verstärker-Matrixbox (Abb. 3, 4) ist das möglich, indem die MS-Signale in die normalerweise als Ausgänge genutzten Kontakte I und II eingespeist werden. Die Mittelohmig­keit dieser Schnittstelle erlaubt dies.
.

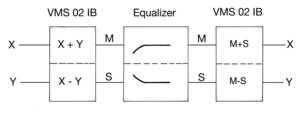

Abb. 7: Shuffling

Mit zwei Matrixboxen kann eine bessere räumliche Auflösung koinzident gemachter Aufnahmen erfolgen. Das Prinzip wird „Shuffling“ genannt /8/ und ist in Abb. 7 dargestellt. Dazu sind ein M- und ein S-Kanal erforderlich, die sich auch aus monokompatiblen XY-Signalen ableiten lassen. Wenn die Frequenzgänge von „M“ und „S“ gegenläufig beeinflusst werden, ergibt sich nach der MS-Dekodierung zweierlei:

  1. Der resultierende Frequenzgang wird wieder kon­stant erscheinen.
  2. Das Verhältnis von M:S wird frequenzabhängig und damit auch der Achsenwinkel des linken und rech­ten Polardiagramms. So kann man erreichen, dass der Pegelunterschied zwischen den Kanälen bei tiefen Frequenzen größer ist als bei hohen Frequenzen, wie es für eine frequenzunabhängige Lokalisation erforder­lich ist /9/.

.

Ergänzung (2004):

Mit der doppelten MS-Technik (www.schoeps.de/de/products/double-ms-set-plug-in ) können Surround-Aufnahmen gemacht werden. Eine Niere ist nach vorne gerichtet, eine zweite nach hinten. Der S-Kanal wird gemeinsam für vorne und hinten genutzt, sodass insgesamt nur drei Kanäle benötigt werden. Natürlich kann man mit zwei getrennten MS-Matrixen arbeiten. Viel besser ist es aber wenn die Signale aller drei Mikrofone kontinuierlich miteinander kombiniert werden. Damit ist es möglich vier oder auch mehr virtuelle Richtcharakteristika einzustellen. Im Gegensatz zu normaler MS-Technik  kann man die Achsenwinkel frei wählen ohne dass sich die Richtcharakteristika ändern.

Literaturverzeichnis:

.

  1. J. Wuttke, Baukastenprinzip bei Kondensatormikro­fonen, in: Bericht zur 10. Tonmeistertagung 1975, Bildungswerk des Verbands Deutscher Tonmeister,
    S. 324 - 333
  2. 2. M. Dickreiter, Mikrofon-Aufnahmetechnik, S. Hirzel Verlag Stuttgart, 1984
  3. W. L. Dooley und R. D. Streicher, M-S Stereo: A Powerful Technique for Working in Stereo, J. Audio Eng. Soc., vol. 30, S. 707 - 718
  4. M. Hibbing, XY- und MS-Aufnahmetechnik im Ver­gleich, in: Bericht zur 15. Tonmeistertagung 1988, Bildungswerk des Verbands Deutscher Tonmeister, S. 275 - 287, vertieft in: J. Audio Eng. Soc., vol. 37,
    S. 823 - 830
  5. M. Williams, Institut National d’Audiovisuel, Unified Theory of Microphone Systems for Stereophonic Sound Recording, AES preprint 2466 (H-6), 1987, www.mmad.info
  6. M. Dickreiter, Tonmeister Survival Kit, 1990, Michael Dickreiter, 90453 Nürnberg, Auf der Schanz 12
  7. M. Williams, Operational Limits of the Variable M-S Stereophonic Microphone System, AES preprint 2931 (K-3), 1990
  8. M. Gerzon, Stereo Shuffling, New Approach – Old Technique, Studio Sound, Juli 1986, S. 122 ff.
  9. D. Griesinger, Neue Perspektiven für koinzidente und quasi-koinzidente Mikrofonverfahren, in: Be­richt zur 14. Tonmeistertagung 1986, Bildungswerk des Verbands Deutscher Tonmeister, S. 122 - 143
  10. Helmut Wittek, www.hauptmikrofon.de, Image Assistant

.
